停车灯 / 白天行车灯 LED 模组

视车型系列和车辆装备而定，通过一个 LED 模组控制大灯中的驻车灯/日间行车灯照明功能。也可以在大灯中装入 2 个 LED 模组用于控制驻车灯/日间行车灯照明功能。

提示！

注意通过诊断电路图上的热点调出驻车灯/日间行车灯 LED 模组的安装位置！
功能描述

借助驻车灯/日间行车灯 LED 模组中的发光二极管产生驻车灯/日间行车灯，并输入一个光导管中。

按照车身域控制器 (BDC)、脚部空间模块 (FRM) 或前部车身电子模块 (FEM) 的请求，LED 大灯控制模块、大灯驱动器模块或前车灯电子设备通过按脉冲宽度调制的信号控制驻车灯/日间行车灯 LED 模组。

提示！注意改型！

多种车型的改型车的大灯进行了如下更改：

  • 左前车灯电子设备（FLEL）及右前车灯电子设备（FLER）控制单元在 LED 大灯中替代了下列控制单元：

    -

    左侧大灯驱动器模块 (STML) 或右侧大灯驱动器模块 (STMR)
    -

    左侧 LED 主灯模块 (LHML) 或右侧 LED 主灯模块 (LHMR)

注意诊断电路图！

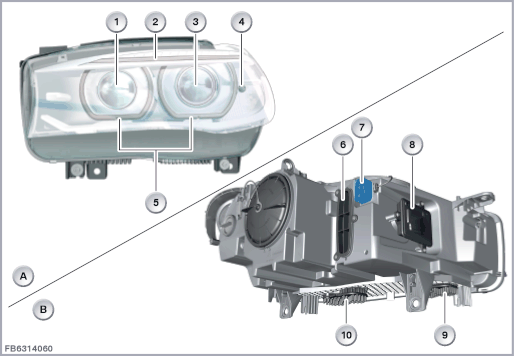

下图以 F15 (欧洲规格)为例显示左侧双氙气灯。

索引

说明

索引

说明

A

左侧双氙气灯 - 前向视图

B

左侧双氙气灯 - 后向视图

1

转弯照明灯

2

饰灯

3

近光灯和远光灯的双氙气灯以及自适应弯道照明灯，作为摆动模块

4

转向显示

5

用于停车警示灯、停车灯和白天行车灯的光导环

6

左侧大灯驱动器模块 (STML)

7

12 芯插头连接

8

双氙气大灯控制单元

9

停车灯 / 白天行车灯 LED 模组

10

停车灯 / 白天行车灯 LED 模组
结构及内部错接

驻车灯/日间行车灯 LED 模组直接与相应的前车灯电子设备、LED 大灯控制模块或大灯驱动器模块连接。

索引

说明

1

停车灯 / 白天行车灯 LED 模组

线脚布置

线脚 Pin

说明

U

通过前车灯电子设备、LED 大灯控制模块或大灯驱动器模块供电和控制

Kl. 31L

总线端 31 通过前车灯电子设备、LED 大灯控制模块或大灯驱动器模块载荷接地
标准值

注意驻车灯/日间行车灯 LED 模组的下列标准值：

参数

值

供电电压

12 V

电压范围

8 至 16 伏

温度范围

-40 至 85 °C
诊断提示
一般说明：

对于大灯，故障类型也保存在相应的前车灯电子设备、LED 大灯控制模块或大灯驱动器模块中。通过车身域控制器 (BDC)、脚部空间模块 (FRM) 或前部车身电子模块 (FEM) 可访问 LED 大灯控制模块、大灯驱动器模块或前车灯电子设备。

部件失灵：

在驻车灯/日间行车灯 LED 模组失灵时，预计会出现以下情况：



保留印刷错误、内容疏忽以及技术更改的可能性。
