照明是周围环境照明装置的一部分。
周围环境照明装置是散射光照 (例如 BMW 是桔黄色的，波长为 605 nm)。此照明不炫目，确保更容易识别出车厢内部的轮廓。
 |
提示！ 根据车辆装备和国家规格在车内照明装备上存在不同！ 下面的说明中不会涉及到所有可能的车内照明装备范围（视车辆装备和国家规格而定）。 |
|
提示！ 驾驶员侧仪表板装饰条照明、乘客侧仪表板装饰条照明和乘客侧仪表板装饰条照明 2 的安装位置通过热点注意诊断的电路图！ |
照明是三色的。照明呈三种颜色时，LED 托架上安装了三个发光二极管。车身域控制器 (BDC) 通过总线端 KL58g 或总线端 KL58g 2 或总线端 KL58g 3 按脉冲宽度调制的信号（PWM 信号）控制相应的发光二极管。
可以在中央信息显示器上用控制器选择垂直照明的颜色。此外，可以在中央信息显示器上用控制器设置垂直照明的亮度。
通过灯开关上的亮度调节器也能设置亮度。与中央信息显示器上的设置不同，此时同时调节车内照明和垂直照明的亮度。

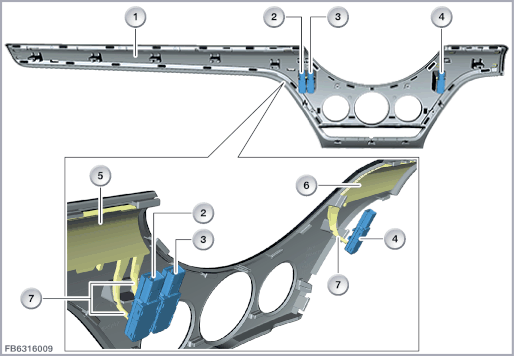

下图以 F60 为例显示照明（显示：左座驾驶型车辆)。
| 索引 |
说明 |
索引 |
说明 |
|---|---|---|---|
| 1 |
乘客侧和驾驶员侧的仪表板装饰条（内部视图） |
2 |
带 4 芯插头连接的 LED 托架（用于乘客侧仪表板装饰条的照明 2） |
| 3 |
带 4 芯插头连接的 LED 托架（用于乘客侧仪表板装饰条的照明） |
4 |
带 4 芯插头连接的 LED 托架（用于驾驶员侧仪表板装饰条的照明） |
| 5 |
安装于乘客侧仪表板装饰条的配光镜 |
6 |
安装于驾驶员侧仪表板装饰条的配光镜 |
| 7 |
光导管 |
安装在 LED 托架中的发光二极管的数量取决于可选择的垂直照明颜色。也就是说：每种颜色对应一个发光二极管。
根据所选的垂直照明颜色，车身域控制器 (BDC) 通过总线端 KL58g 或总线端 KL58g 2 或总线端 KL58g 3 给相应发光二极管供电。
| 索引 |
说明 |
|---|---|
| 1 |
驾驶员侧和乘客侧仪表板装饰条的照明（三色） |
线脚布置
| 线脚 Pin |
说明 |
|---|---|
| Kl. 31L |
总线端 KI. 31L 负载接地 |
| 总线端 Kl. 58g |
总线端 Kl. 58g 查寻照明 |
| 总线端 Kl. 58g 2 |
总线端 Kl. 58g 2，查寻照明 |
| 总线端 Kl. 58g 3 |
总线端 Kl. 58g 3，查寻照明 |
注意以下驾驶员侧和乘客侧仪表板装饰条照明的标准值：
| 参数 |
值 |
|---|---|
| 供电电压 |
9 至 16 V |
| 温度范围 |
-40 至 70 °C |
在驾驶员侧和乘客侧仪表板装饰条照明出现对地短路时，预计会出现以下情况：
车身域控制器(BDC)中的故障记录
为了驾驶员侧和乘客侧仪表板装饰条照明的功能检查，应接通周围环境照明装置。
需要时，在灯开关上将查寻照明调节至最大亮度。
驾驶员侧和乘客侧仪表板装饰条照明的功能检查可通过诊断系统进行。
