温度传感器

在高压蓄电池单元内部，制冷剂通过管道和铝质冷却通道流出。经由入口管道流入的制冷剂将在连接高压蓄电池单元后分配至上下热交换器。经由供给管路流动的制冷剂分配至热交换器的各 2 个冷却通道中，在进入冷却通道的途中吸收电池单元模块的热量。

提示！

温度传感器的正确安装位置可以通过诊断中电路图上的热点调用！
功能描述

在下部热交换器的供给管路上安装有一个温度传感器，其信号用于控制和监控高压蓄电池单元的冷却。温度信号直接由 SME 控制单元读取。

温度传感器是一个热敏电阻或 NTC 电阻（“NTC”表示“负温度系数”）。可通过热敏电阻将 ”温度” 变量转变成电气系统可以分析的 ”电阻” 变量。温度较高时热敏电阻内导电材料的导电性比温度较低时好。也就是说：电阻随温度升高而降低。

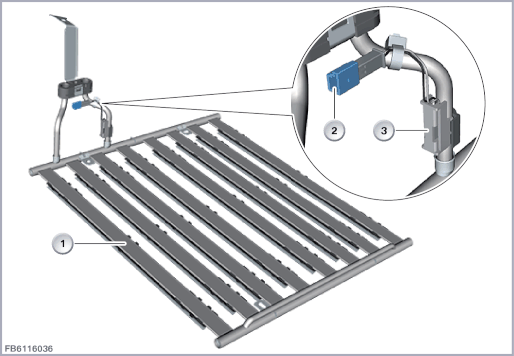

下列图像作为示例显示温度传感器。

索引

说明

索引

说明

1

热交换器

2

2 芯插头连接

3

温度传感器
结构及内部电路连接

温度传感器通过一个 2 芯插头连接进行连接。

此电阻是一个由 SME 控制单元提供 5 V 供电的分压器电路部件。



索引

说明

1

温度传感器（热敏电阻）

线脚布置

线脚

说明

总线端 Kl. 31E

总线端 Kl. 31，电子接地线

SIG

信号线和供电压 (5 V)
标准值

注意温度传感器的下列标准值：

大小

数值

电压范围

4.9 至 5.1 V

信号电压

约 0.2 至 3.3 V

温度范围

-40 °C 至 60 °C
诊断提示
部件失灵

温度传感器失灵时，预计会出现以下情况：
