敞篷车具有可变的行李箱隔断。因此折叠式软顶关闭时可以扩大行李箱容积。
打开折叠式车顶前必须重新降低折叠式软顶保存箱底。折叠式软顶保存箱底未降低时，不能进行折叠式软顶移动（锁止条件）。
折叠式软顶保存箱底微开关通知敞篷车软顶模块 (CVM)，折叠式软顶保存箱底是否降低。
折叠式软顶所有和运动过程有关的位置通过多个霍尔传感器和一个微开关进行采集。信号被发送给敞篷车软顶模块 (CVM)。
 |
提示！ 传感器的功能在单独的帮助文件中进行了描述。除此以外，还可以在该帮助文件中显示安装位置。 |
折叠式软顶保存箱底未降低时，说明未操作微开关。
当折叠式软顶保存箱底降低时，旋转板压在微开关的杆上。该杆再压到挺杆上。从而闭合敞篷车软顶模块（CVM）的电路。开关切换到接地。敞篷车软顶模块 (CVM) 分析信号变化。

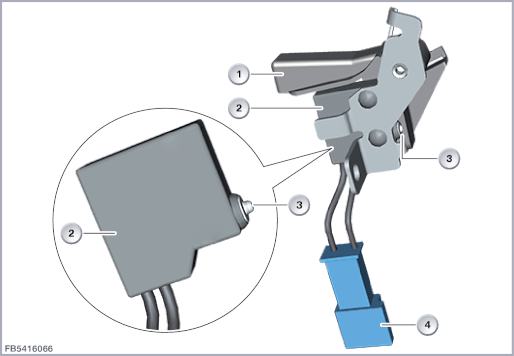

| 索引 |
说明 |
索引 |
说明 |
|---|---|---|---|
| 1 |
操纵杆 |
2 |
折叠式软顶保存箱底微开关 |
| 3 |
挺杆 |
4 |
2 芯插头连接 |
微开关（折叠式软顶保存箱底微开关）通过一个 2 芯插头连接连接在车载网络和敞篷车软顶模块 (CVM) 上。
微开关以机械方式操作。
操纵开关后，敞篷车软顶模块 (CVM) 的电路闭合。也就是说：如果可变式折叠式软顶保存箱的折叠式软顶保存箱底降低，则敞篷车软顶模块 (CVM) 会接收到一个低信号。
| 索引 |
说明 |
|---|---|
| 1 |
微开关 |
线脚布置
| 线脚 |
说明 |
|---|---|
| Kl. 31L |
总线端 KI. 31L 负载接地 |
| SIG |
敞篷车软顶模块（CVM）的信号线 |
注意微开关（折叠式软顶保存箱底）的以下标准值：
| 参数 |
值 |
|---|---|
| 供电电压 |
9 至 16 V |
| 温度范围 |
-40 至 80 °C |
不能识别微开关（折叠式软顶保存箱底微开关）的短路或断路。
当微开关失灵时，预计会出现以下情况：
敞篷车折叠式软顶模块 (CVM) 中生成故障代码存储记录
组合仪表上出现检查控制信息
无法进行电动式折叠式软顶操控
保留印刷错误、内容疏忽以及技术更改的可能性。
