脚部空间照明灯照亮车内的后部脚部空间。
2 个脚部空间照明灯安装于后座区前部座椅下的左右两侧。
当一扇车门打开时，脚部空间照明灯自动接通。关上车门之后最多 20 秒，脚部空间照明灯就会关闭。
自激活 PAD 模块起，在关闭车门后立即关闭脚部空间照明灯或切换成周围环境照明装置（与车辆装备有关）。
车身域控制器 (BDC) 以亮度调节方式接通或关闭脚部空间照明灯。
单色照明
车身域控制器 (BDC) 通过一个输出端为后部脚部空间照明灯供电。
照明为单色时，LED 托架中安装了一个发光二极管。车身域控制器 (BDC) 通过直接导线利用按脉冲宽度调制的信号（PWM 信号）控制登车照明灯。
根据车辆装备，可以在中央信息显示器上通过控制器调整脚部空间照明灯的亮度
彩色照明（周围环境照明装置）
当照明呈彩色时，LED 托架上安装了多个发光二极管。车身域控制器 (BDC) 利用按脉冲宽度调制的信号（PWM 信号）控制相应的发光二极管。
当一扇车门打开时，脚部空间照明灯（白色发光二极管）始终自动接通。在车门关闭后，车身域控制器 (BDC) 将脚部空间照明灯重新切换成周围环境照明装置。
发光二极管组成白、红、绿和蓝四色光源。这些颜色相混合。因此生成多种预定义的颜色可供选择，用于周围环境照明。
可以在中央信息显示器上通过控制器调整周围环境照明装置的颜色和亮度。

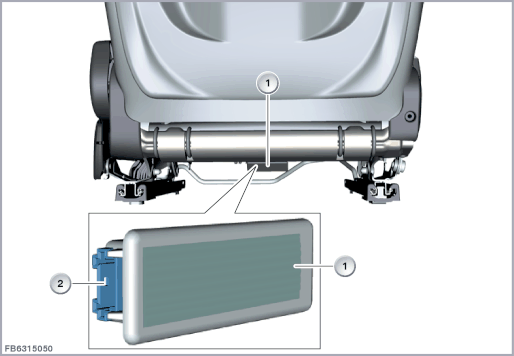

下图以前部座椅下方脚部空间照明灯安装位置为例进行显示。
| 索引 |
说明 |
索引 |
说明 |
|---|---|---|---|
| 1 |
后部脚部空间照明灯 |
2 |
2 芯或 5 芯插头连接 |
单色照明
脚部空间照明灯通过一个 2 芯插头连接与车载网络连接。
车身域控制器 (BDC) 通过一个按脉冲宽度调制的信号（PWM 信号）控制脚部空间照明灯。
| 索引 |
说明 |
|---|---|
| 1 |
后部脚部空间照明灯，带 2 芯插头连接 |
线脚布置
| 线脚 Pin |
说明 |
|---|---|
| Kl. 31L |
总线端 KI. 31L 负载接地 |
| U |
供电电压 |
彩色照明
LED 托架通过一个 5 芯插头连接与车载网络相连。
安装在 LED 托架中的发光二极管的数量取决于可选择的垂直照明颜色。
| 索引 |
说明 |
|---|---|
| 1 |
后部脚部空间照明灯（示例：多色） |
线脚布置
| 线脚 Pin |
说明 |
|---|---|
| AMBL |
周围环境照明装置的发光二极管（蓝色）控制信号 |
| AMBL2 |
周围环境照明装置的发光二极管（红色）控制信号 |
| AMBL3 |
周围环境照明装置的发光二极管（绿色）控制信号 |
| Kl. 31L |
总线端 KI. 31L 负载接地 |
| U |
车内照明灯的发光二极管（白色）供电电压 |
注意驾驶员侧后方脚部空间照明灯或乘客侧后方脚部空间照明灯的下列标准值：
| 参数 |
值 |
|---|---|
| 供电电压 |
9 至 16 V |
| 温度范围 |
-40 至 85 °C |
一盏后部脚部空间照明灯对地短路时，预计将出现以下情况：
车身域控制器 (BDC) 中的故障记录。
脚部空间照明灯（驾驶员侧后方和乘客侧后方脚部空间照明灯）的功能检查可通过诊断系统进行。
保留印刷错误、内容疏忽以及技术更改的可能性。
