配电器

配电器用于供电。在配电器上有下列用电器：

在配电器中安装有保险丝和一个继电器。如果有一个保险丝或继电器损坏，则必须更换整个配电器。

配电器的安装仅限于特定的柴油发动机（例如B37、B47）。

功能描述

车辆电池通过蓄电池导线用总线端 KL30 给配电器供电。蓄电池导线直接连接在配电器上。所有与配电器连接的输出端都通过保险丝确保安全。在每个输出端上都有总线端 Kl. 30。

DDE 主继电器位于集成供电模块内。DDE 主继电器负责为 DDE 供电。

车身域控制器 (BDC) 控制 DDE 主继电器。

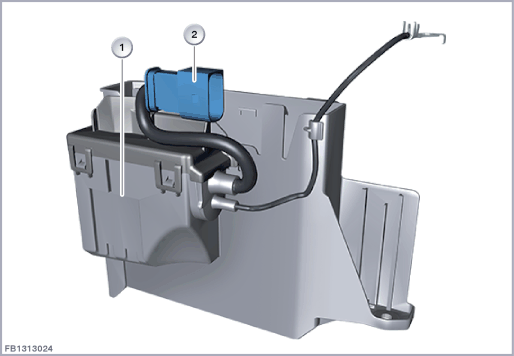

索引

说明

索引

说明

1

配电器

2

15 芯插头连接

总线端 Kl. 15N

总线端 Kl. 15N 用于给“点火开关打开”时需要供电的控制单元和组件进行供电。通过按下起动/停止按钮将总线端 Kl. 15N 与逻辑总线端 Kl. 15 一起激活。关闭了逻辑总线端 Kl. 15 后，总线端 Kl. 15N 将在规定的滞后时间结束时关闭。

结构及内部错接

在配电器中的一个线路板上安装有一个继电器和多个保险丝。

索引

说明

索引

说明

1

配电器

2

DDE 主继电器

3

保险丝

线脚布置

线脚

说明

Kl. 30

车身域控制器 (BDC) 的 DDE 主继电器继电器控制，从总线端 15N 接通起

SIG

DDE 控制单元继电器控制

U

用电器和 DDE 控制单元的供电电压

Kl. 30

蓄电池电压
诊断提示
一般提示

配电器只能整个一起更换。保险丝和继电器不能单个更换。

保留印刷错误、内容疏忽以及技术更改的可能性。
