12-V 插座

可能在车辆中具备多个 12V 插座（视装备以及车型而定）。

12V 插座通常分布在中央控制台前部、中央控制台后部及行李箱中。

功能描述

存在下列型号的 12V 插座：

12V 插座充当各种 12 V 电气设备的电源。

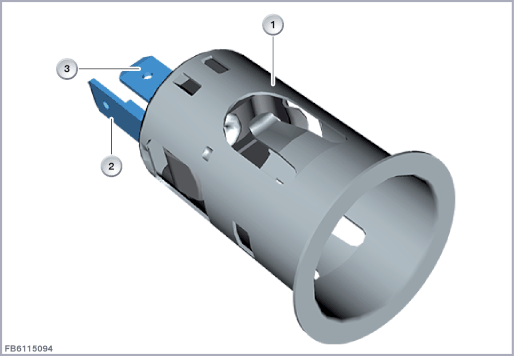

索引

说明

索引

说明

1

12-V 插座

2

负极接头

3

正极
结构及内部电路连接

12V 插座将通过总线端 30B 和 总线端 31 供电。

通过总线端 KL58g（查寻照明）或通过开关控制照明。

显示的为：通过总线端 KL58g（查寻照明）的 12V 插座照明。

索引

说明

1

带照明的 12V 插座

2

点烟器

3

查寻照明



显示的为：通过开关的 12V 插座照明。

索引

说明

1

带照明的 12V 插座

2

点烟器

3

查寻照明



显示的为：12V 插座的供电。

索引

说明

1

12-V 插座

线脚布置

线脚

说明

总线端 Kl. 30B

总线端 Kl. 30B，供电

总线端 Kl. 31

总线端 Kl. 31，接地

总线端 Kl. 58g

总线端 Kl. 58g，查寻照明
标准值

注意 12V 插座的下列标准值：

大小

数值

供电

9 至 16 伏

温度范围

-40 °C 至 80 °C

点烟器温度

约 450 °C
诊断提示
部件失灵

在 12V 插座失灵时，预计将出现以下情况：



保留印刷错误、内容疏忽以及技术更改的可能性。
