无线充电架是移动电话的通用存放架。
在研发的无线充电架时，要求狭长垂直的存放架形式的吸引人的设计。
客户也许在车内使用不同移动电话。
客户对连通性有期待：
| - | 对快速压紧适配接口没有进一步的需求 |
| - | 带免划伤支架的柔软存放架 |
| - | 网络连接情况与在车外一样好 |
| - | 创新解决方案 |
在车顶天线的电话天线和无线充电架的电话天线之间有天线放大器。
为了补偿损失， 安装有 LTE 能力的天线放大器。由此加强天线信号。
利用天线放大器，无线充电架的接收质量再次达到底板水平。
右后分电器通过总线端 Kl. 30B 为天线放大器供电。

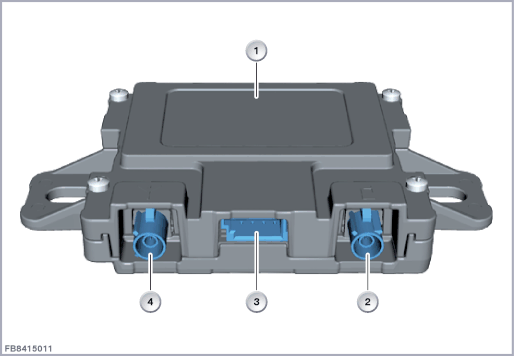

| 索引 |
说明 |
索引 |
说明 |
|---|---|---|---|
| 1 |
天线放大器 |
2 |
1 芯天线接口 |
| 3 |
4 芯插头连接 |
4 |
1 芯天线接口 |
 |
提示！ 在日本车型中没有安装天线放大器。 |
无线充电盒的天线放大器通过 3 个插头连接与车载网络连接。
右后侧的配电器通过总线端 Kl. 30B 为无线充电盒的天线放大器供电。
| 索引 |
说明 |
|---|---|
| 1 |
无线充电架天线放大器 |
线脚布置
| 线脚 |
说明 |
|---|---|
| 总线端 Kl. 30B |
基础运行总线端 Kl.30，供电 |
| Kl. 31L |
总线端 Kl.31，载荷接地 |
| SIG |
无线充电盒的天线放大器的控制信号 |
| SIG2 |
无线充电盒的天线信号 |
| 屏蔽 |
屏蔽 |
| SIG3 |
电话天线的天线信号 |
| 屏蔽 |
屏蔽 |
无线充电盒的天线放大器的下列标准值：
| 大小 |
数值 |
|---|---|
| 电压范围 |
9 至 16 V |
| 最大电流消耗 |
0,5 A |
| 温度范围 |
-40 至 80 °C |
无线充电盒的天线放大器失灵时，预计将出现以下情况：
BDC 控制单元内出现故障记录
不能接收或接收不好
保留印刷错误、内容疏忽以及技术更改的可能性。
