借助燃油箱加油盖中控锁驱动装置可以将燃油箱加油盖解锁或锁止。
通过操作点 (使用遥控器或使用通过车门锁使用集成式钥匙) 能够电动解锁或锁止燃油箱加油盖。
利用中控锁按钮可以在车内将车辆锁止或解锁。中控锁按钮的功能不影响燃油箱加油盖中控锁驱动装置。就是说，按压中控锁按钮时燃油箱加油盖保持解锁状态。
可以通过操作点将燃油箱加油盖电动解锁。
车身域控制器（BDC）短时控制中控锁驱动装置的直流马达，从而触发燃油箱加油盖解锁。随后可以打开燃油箱加油盖。
解锁时车身域控制器（BDC）短时向相反方向控制直流马达。直流马达的转动方向发生变化。
中控锁驱动装置上安装了一个拉杆。燃油箱加油盖锁止时，拉杆端部伸入弓形件内，弓形件则与燃油箱加油盖固定连接。借助直流马达拉回拉杆可将燃油箱加油盖解锁。
通过应急解锁装置可以将燃油箱加油盖手动解锁。

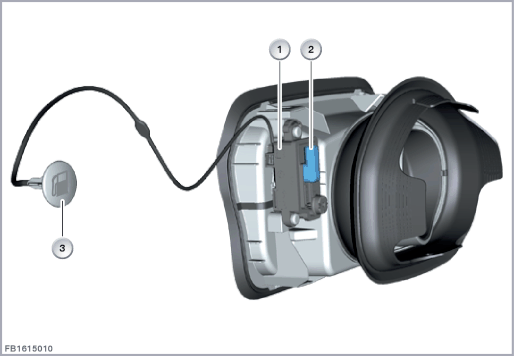

| 索引 |
说明 |
索引 |
说明 |
|---|---|---|---|
| 1 |
燃油箱加油盖中控锁驱动装置 |
2 |
2 芯插头连接 |
| 3 |
紧急解锁（取决于装备） |
油箱盖中控锁驱动装置的直流马达通过一个 2 芯插头连接与车身域控制器（BDC）连接。
| 索引 |
说明 |
|---|---|
| 1 |
燃油箱加油盖中控锁驱动装置 |
线脚布置
| 线脚 Pin |
说明 |
|---|---|
| SIG |
信号线 (控制用于燃油箱加油盖锁止的直流马达) |
| SIG2 |
信号线 (控制用于燃油箱加油盖解锁的直流马达) |
注意燃油箱盖中控锁驱动装置的以下标准值：
| 参数 |
值 |
|---|---|
| 电压范围 |
9 至 16 V |
| 温度范围 |
-30 至 80 °C |
燃油箱加油盖中控锁驱动装置失灵时，预计会出现以下情况：
车身域控制器(BDC)中的故障记录
解锁后的燃油箱加油盖失灵：
无法再锁止燃油箱加油盖。
锁止后的燃油箱加油盖失灵：
只能通过应急操纵装置打开燃油箱加油盖。
可以用诊断系统进行燃油箱加油盖中控锁驱动装置的功能检查。
