在车身域控制器 (BDC) 中，取决于特种装备 SA 最大可连接 2 个高度传感器（1 个在前桥，1 个在后桥）。
前桥和后桥高度传感器的数据将由车身域控制器 BDC 进行分析，并可用于其它车载网络用户。例如自动大灯光线水平调整功能也会访问这些数据。该功能用于调节照明范围，使对面车辆不会感到眩目。

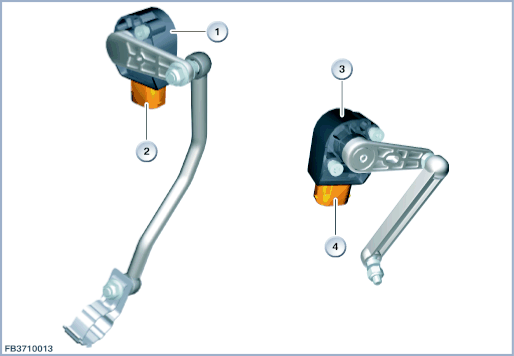

| 索引 |
说明 |
索引 |
说明 |
| 1 |
高度传感器 |
2 |
6 芯插头连接 |
| 3 |
高度传感器 |
4 |
6 芯插头连接 |
高度传感器是一种非接触式传感器。高度传感器将路程通过一个角度器，按比例转换为模拟电压信号。该传感器内部采用可旋转 360° 的结构。测量范围各自达到 70° （取决于安装位置，锯齿形的特性线）。信号作为模拟电压输出。

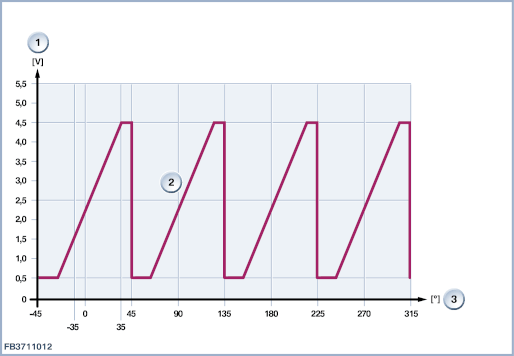

高度传感器的特性线：
| 索引 |
说明 |
索引 |
说明 |
| 1 |
信号电压，单位为伏特 |
2 |
高度传感器特性线 |
| 3 |
转角（单位度） |
保留印刷错误、内容疏忽以及技术更改的可能性。
