驾驶员侧后车门和前乘客侧后车门轮廓线照明

轮廓线照明是周围环境照明装置的一部分。

周围环境照明装置是散射光照 (例如 BMW 是桔黄色的，波长为 605 nm)。此照明不炫目，确保更容易识别出车厢内部的轮廓。

提示！ 根据车辆装备和国家规格在车内照明装备上存在不同！ 下面的说明中不会涉及到所有可能的车内照明装备范围（视车辆装备和国家规格而定）。

轮廓线照明呈三种颜色。

照明呈三种颜色时，LED 托架上安装了三个发光二极管。车身域控制器 (BDC) 通过总线端 KL58g 或总线端 KL58g　2 或总线端 KL58g　3 按脉冲宽度调制的信号（PWM 信号）控制相应的发光二极管。

可以在中央信息显示器上用控制器选择垂直照明的颜色。此外，可以在中央信息显示器上用控制器设置垂直照明的亮度。

通过灯开关上的亮度调节器也能设置亮度。与中央信息显示器上的设置不同，此时同时调节车内照明和垂直照明的亮度。

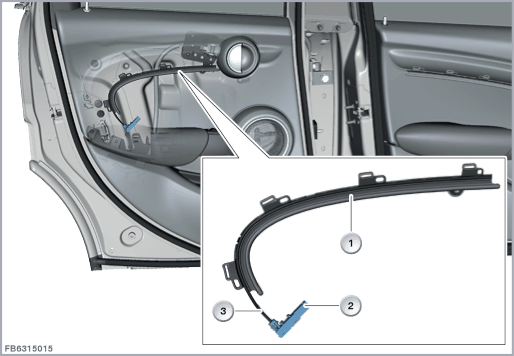

下图以 F55 为例显示驾驶员侧后车门轮廓线照明（所示为：左座驾驶型车辆)。

安装在 LED 托架中的发光二极管的数量取决于可选择的垂直照明颜色。也就是说：每种颜色对应一个发光二极管。

根据所选的垂直照明颜色，车身域控制器 (BDC) 通过总线端 KL58g 或总线端 KL58g　2 或总线端 KL58g　3 给相应发光二极管供电。

线脚布置

注意轮廓线照明的下列标准值：
