轮廓线照明是周围环境照明装置的一部分。
周围环境照明装置是散射光照 (例如 BMW 是桔黄色的，波长为 605 nm)。此照明不炫目，确保更容易识别出车厢内部的轮廓。
驾驶员侧车门和前乘客侧车门的轮廓线照明针对的是下列部件：
驾驶员侧车门轮廓线照明
驾驶员侧车门轮廓线照明 2
前乘客侧车门轮廓线照明
前乘客侧车门轮廓线照明 2
 |
提示！ 根据车辆装备和国家规格在车内照明装备上存在不同！ 下面的说明中不会涉及到所有可能的车内照明装备范围（视车辆装备和国家规格而定）。 |
轮廓线照明呈三种颜色。
照明呈三种颜色时，LED 托架上安装了三个发光二极管。车身域控制器 (BDC) 通过总线端 Kl. 58g 或总线端 Kl. 58g 2 或总线端 Kl. 58g 3 按脉冲宽度调制的信号（PWM 信号）控制相应的发光二极管。
可以在中央信息显示器上用控制器选择垂直照明的颜色。此外，可以在中央信息显示器上用控制器设置垂直照明的亮度。
通过灯开关上的亮度调节器也能设置亮度。与中央信息显示器上的设置不同，此时同时调节车内照明和垂直照明的亮度。

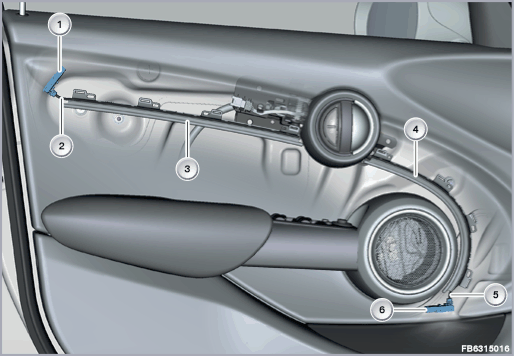

下图以 F55 为例显示驾驶员侧车门轮廓线照明（所示为：左座驾驶型车辆)。
| 索引 |
说明 |
索引 |
说明 |
|---|---|---|---|
| 1 |
LED 托架，装有用于驾驶员侧车门轮廓线照明 2 的 4 芯插头连接 |
2 |
光导管，用于驾驶员侧车门轮廓线照明 2 |
| 3 |
配光镜，用于驾驶员侧车门轮廓线照明 2 |
4 |
配光镜，用于驾驶员侧车门轮廓线照明 |
| 5 |
光导管，用于驾驶员侧车门轮廓线照明 |
6 |
LED 托架，装有用于驾驶员侧车门轮廓线照明的 4 芯插头连接 |
安装在 LED 托架中的发光二极管的数量取决于可选择的垂直照明颜色。也就是说：每种颜色对应一个发光二极管。
根据周围环境照明装置所选的颜色，车身域控制器 (BDC) 将通过总线端 Kl. 58g 或总线端 Kl. 58g 2 或总线端 Kl. 58g 3 为相应发光二极管供电。
| 索引 |
说明 |
|---|---|
| 1 |
驾驶员侧车门轮廓线照明（呈三种颜色） |
线脚布置
| 线脚 Pin |
说明 |
|---|---|
| Kl. 31L |
总线端 KI. 31L 负载接地 |
| 总线端 Kl. 58g |
总线端 Kl. 58g 查寻照明 |
| 总线端 Kl. 58g 2 |
总线端 Kl. 58g 2，查寻照明 |
| 总线端 Kl. 58g 3 |
总线端 Kl. 58g 3，查寻照明 |
注意轮廓线照明的下列标准值：
| 参数 |
值 |
|---|---|
| 供电电压 |
9 至 16 V |
| 温度范围 |
-40 至 70 °C |
轮廓线照明对地短路时，预计将出现以下情况：
车身域控制器(BDC)中的故障记录
对轮廓线照明进行功能检查时，必须接通周围环境照明装置。
需要时，在灯开关上将查寻照明调节至最大亮度。
可通过诊断系统对中间仪表板照明进行功能检查。
