中央控制台开关中心

中央控制台开关中心放置在空调操作面板下方。

通过中央控制台开关中心操作下列功能。

提示！

设置中央控制台开关中心上的按钮取决于特种装备。
功能描述

中央控制台开关中心上的各种可按钮双向操作。操作后按钮返回中间位置。

下列按钮配有一个功能 LED 指示灯：

-

PDC 按钮
-

发动机起动/停止自动装置 (MSA) 按钮
-

起动/停止按钮

中央控制台开关中心无需供电。



生产时间至 2017 年 7 月

索引

说明

索引

说明

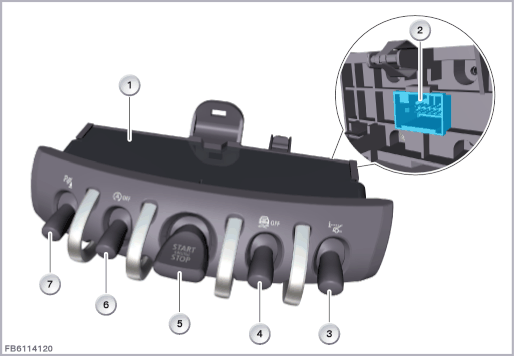

1

中央控制台开关中心

2

14 芯插头连接

3

平视显示系统按钮

4

激活动态牵引力控制按钮

5

起动/停止按钮

6

禁用发动机起动 / 停止自动装置按钮

7

激活驻车辅助按钮



索引

说明

索引

说明

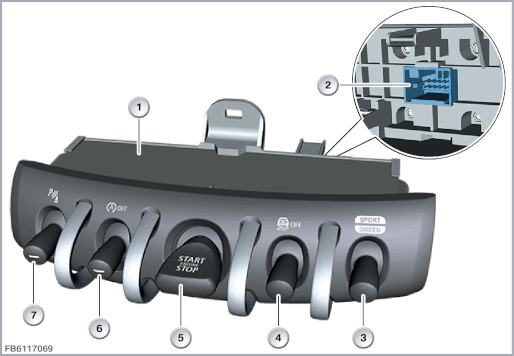

1

中央控制台开关中心

2

14 芯插头连接

3

驾驶体验开关

4

激活动态牵引力控制按钮

5

起动/停止按钮

6

禁用发动机起动 / 停止自动装置按钮

7

激活驻车辅助按钮
结构及内部错接

中央控制台开关中心通过一个 14 芯插头连接与车载网络连接。



索引

说明

索引

说明

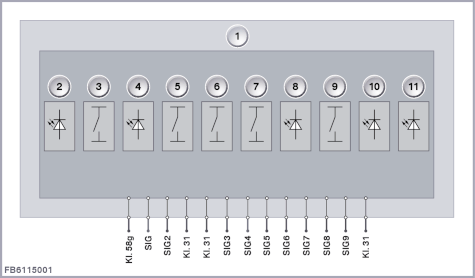

1

中央控制台开关中心

2

查寻照明

3

驻车辅助按钮

4

功能 LED 指示灯

5

发动机起动 / 停止自动装置按钮

6

起动/停止按钮

7

动态牵引力控制按钮

8

功能 LED 指示灯

9

平视显示系统按钮或驾驶体验开关（取决于生产时间）

10

功能 LED 指示灯

11

功能 LED 指示灯

线脚布置

线脚

说明

总线端 Kl. 58g

查寻照明，总线端 Kl. 58g

SIG

驻车辅助按钮信号

SIG2

功能 LED 指示灯信号

总线端 Kl. 31

总线端 Kl. 31，起动 / 停止按钮

总线端 Kl. 31

总线端 Kl. 31，起动 / 停止按钮

SIG3

起动 / 停止按钮信号

SIG4

起动 / 停止按钮信号

SIG5

功能 LED 指示灯信号

SIG6

发动机起动 / 停止自动装置按钮信号

SIG7

功能 LED 指示灯信号

SIG8

平视显示系统按钮信号

SIG9

功能 LED 指示灯信号

总线端 Kl. 31

总线端 Kl. 31，中央控制台开关中心
标准值

注意中央控制台开关中心的下列标准值：

参数

值

可切换的触点接头电压范围

9 至16 V

温度范围

-40 至 105 °C
诊断提示
部件失灵

对于中央控制台开关中心，原则上只会个别按钮失灵。一个按钮失灵时，预计将出现以下情况：
