精密记时计 (CHRONO) 由于其 MINI 典型设计而令人印象深刻。精密记时计由下列三个显示组成:
- | 机油压力 |
- | 增压压力 |
- | 带秒表和圈速计时的时钟 |
精密记时计 (CHRONO) 是控制单元,在车辆测试时在诊断中发送报告。
精密记时计 (CHRONO) 在车辆侧位于仪表板上。

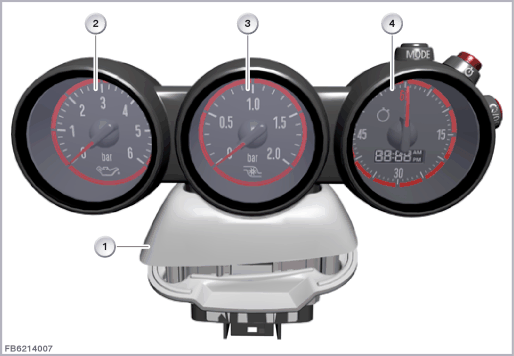

索引 |
说明 |
索引 |
说明 |
---|---|---|---|
1 |
精密记时计 (CHRONO) |
2 |
油压显示 (步进马达) |
3 |
增压压力显示 (步进马达) |
4 |
带秒表和圈速计时的时钟 |
精密记时计具有下列客户功能:
- | 油压在左侧模拟圆形仪表上显示。显示范围达到 0 ~ 6 bar。 仅在总线端 Kl. 15 接通时启用显示。 |
- | 增压压力在中间模拟圆形仪表上显示。显示范围达到 -1 ~ 2 bar。 仅在总线端 Kl. 15 接通时启用显示。 |
- | 如果选择了时间显示模式,则停用右侧模拟圆形仪表。 液晶显示器显示时间显示 (24 h 或 12 h)。 左侧和中间按钮切换秒表和圈速计时。 右侧模拟圆形仪表显示秒表和圈速计时的秒数。在此,启用红色 LED。 左侧按钮启用时钟。 中间按钮启动和停住秒表。 如果秒表已停住,右侧按钮复位秒表。秒表运行时,右侧按钮显示时间差。
|
精密记时计通过 12 芯插头连接连接至车载网络。
精密记时计 (CHRONO) 连接至 PT-CAN 总线和唤醒导线。
前部配电器通过总线端 30B 给精密记时计供电。
索引 |
说明 |
---|---|
1 |
精密记时计 (CHRONO) |
线脚布置
在上面的图示中只画出了电源和总线连接。当前线脚布置可以在诊断系统 ISTA(综合业务技术应用程序)的电路图中查找。通过点击电路图中的符号,可以激活选项卡 "安装位置" 和 "线脚布置"。
注意精密记时计 (CHRONO) 的下列标准值:
参数 |
值 |
---|---|
供电电压 |
7.5 ~ 16 V |
温度范围 |
-40 至 115 °C |
当与精密记时计的通信失灵时,进行标准检测 (整体测试模块)。存在某个控制单元内部故障时,预计将出现以下情况:
精密记时计 (CHRONO) 内的故障记录
保留印刷错误、内容疏忽和技术更改的可能性。
