充电过程状态显示

为了能通过车辆的充电接口，使用一个 C 形或圆形的光导管。在其帮助下可显示充电过程的状态。

同时，该光导管用作充电接口的查寻照明。

提示！

有些车辆的状态显示是由一个小 LED 组成。
功能描述

通过由充电接口模块 (LIM) 控制的 LED 灯实现光导管的照明。

查寻照明

充电接口的查寻照明在插上和拔下充电插头时用作定位帮助。当充电接口盖打开时白色 LED 亮起。

只要总线系统激活，查寻照明就能一直保持打开状态。当识别到充电插头已正确插上时，将关闭查寻照明并显示初始化设置。

初始化设置

正确插上充电插头后，初始化设置立即开始。初始化设置阶段持续最长 10 秒。此时，桔黄色 LED 灯闪烁，频率为 1 Hz。

充电

通过蓝色 LED 灯闪烁显示当前激活的高压蓄电池充电过程。闪烁频率约为 0.7 Hz。

充电结束

通过绿色 LED 灯持久亮起通知高压蓄电池已充满电。

充电时有故障

如果充电过程期间出现故障，则通过 LED 灯闪烁红色显示状态。此时，LED 灯闪烁三次，频率约为 0.5 Hz，然后暂停约 0.8 秒钟。

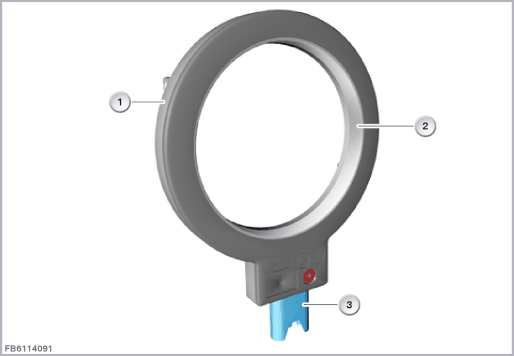

举例I01

索引

说明

索引

说明

1

充电接口

2

光导管

3

4 芯插头连接

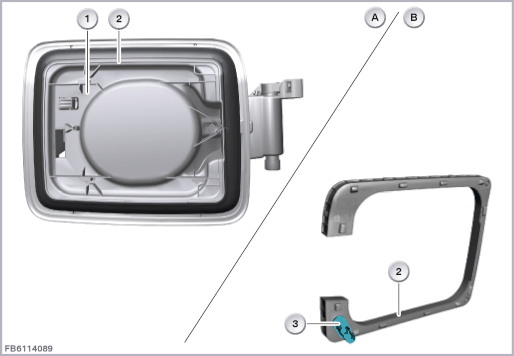

举例I12

索引

说明

索引

说明

1

充电接口

2

光导管

3

4 芯插头连接
结构及内部电路连接

充电过程状态显示通过一个 4 芯插头连接与充电接口模块 (LIM) 相连。

安装 3 个 LED 灯（蓝色、绿色、红色）用于充电过程状态显示。

索引

说明

1

充电过程状态显示

2

蓝色 LED 灯

3

LED 指示灯 绿色

4

LED 指示灯 红色

线脚布置

线脚

说明

总线端 Kl. 31

总线端 Kl. 31

SIG

蓝色 LED 灯控制

SIG2

控制 LED 指示灯为绿色

SIG3

控制 LED 指示灯为红色
标准值

注意充电过程状态显示的下列标准值：

大小

数值

供电电压

9 至 16 V

温度范围

-40 至 80 °C
诊断提示
部件失灵

当充电过程状态显示失灵时预计会出现下列状态：



保留印刷错误、内容疏忽以及技术更改的可能性。
