安装的后雾灯数量取决于车型。最多安装 2 个后雾灯。
后雾灯装备有灯泡。
后雾灯的打开和关闭按钮安装在灯开关中。灯开关通过局域互联网总线与车身域控制器 (BDC) 相连。车身域控制器 (BDC) 直接控制后雾灯。
满足下列条件时按压按钮即可打开后雾灯：
总线端Kl.15接通且灯开关位于开关位置“近光灯” （开关位置 2）
总线端 Kl.15 接通且灯开关位于开关位置 "自动车灯控制" (开关位置 A)
再次按压按钮即可重新关闭后雾灯。
如果在后雾灯打开时将灯开关转到“关灯”位置(开关位置 0)，则后雾灯也关闭。总线端 Kl. 15 断开时，后雾灯也关闭。

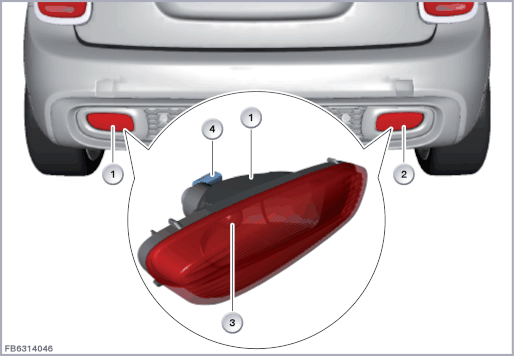

下图作为例子显示后雾灯和后雾灯 2。
| 索引 |
说明 |
索引 |
说明 |
|---|---|---|---|
| 1 |
后雾灯(后雾灯 2 对称) |
2 |
后雾灯 2 |
| 3 |
灯泡 |
4 |
2 芯插头连接 |
每个后雾灯都通过一个 2 芯插头连接与车载网络连接。车身域控制器 (BDC) 给后雾灯供电。
| 索引 |
说明 |
|---|---|
| 1 |
后雾灯或后雾灯 2 |
线脚布置
| 线脚 Pin |
说明 |
|---|---|
| Kl. 31L |
总线端 KI. 31L 负载接地 |
| Kl. U |
供电电压 |
注意后雾灯的下列标准值：
| 参数 |
值 |
|---|---|
| 电压范围 |
8 至 16 伏 |
| 温度范围 |
-40 至 85 °C |
后雾灯或后雾灯 2 失灵时，预计将出现以下情况：
车身域控制器(BDC)中的故障记录
检查控制信息
后雾灯在总线端 Kl. 15 接通后由车身域控制器 (BDC) 监控。冷监控和热监控基于各个灯泡输出端的电流测量。
车灯关闭时的冷监控
为了进行冷监控，通过一个短电流脉冲接通灯泡，而不使灯泡亮起 (灯丝的热惰性)。
在总线端 Kl. 15 接通后的头 6 秒钟内会猛烈提高电流脉冲的数量。通过这一项驾驶前检查，可在车辆起步前显示灯泡的状态 (检查控制)。在驾驶前检查后重新降低电流脉冲的数量。每隔 90 秒钟通过一个短电流脉冲控制灯泡。
车灯接通时的热监控
热监控基于各个灯泡输出端的电流测量。在约 2 秒钟内可识别损坏的灯泡。
