取决于车型系列可提供以下装备系列:
集成式暖风控制系统(IHS)
手动恒温空调控制系统(IHKS)
自动恒温空调 (IHKA)
冷暖空调之间的区别:
集成式暖风控制系统(IHS) 1 分区调节 |
手动恒温空调控制系统(IHKS) 1 分区调节 |
自动恒温空调 (IHKA) 2 分区调节 |
|
---|---|---|---|
车内空气循环控制系统自动传感器 |
--- |
--- |
1 |
光照传感器 |
--- |
--- |
1 |
雾气传感器 |
--- |
--- |
1 |
车内温度传感器 |
--- |
--- |
1 |
通风温度传感器 |
--- |
--- |
1 |
脚部空间温度传感器 |
--- |
--- |
1 |
电控辅助加热器 (仅限装备柴油发动机的车辆) |
1 |
1 |
1 |
空气分配器微开关 |
1 |
1 |
--- |
空气分配风门马达 |
1 |
1 |
--- |
混合风门驱动装置 |
1 |
1 |
2 |
除霜风门马达 |
--- |
--- |
1 |
脚部空间风门马达 |
--- |
--- |
1 |

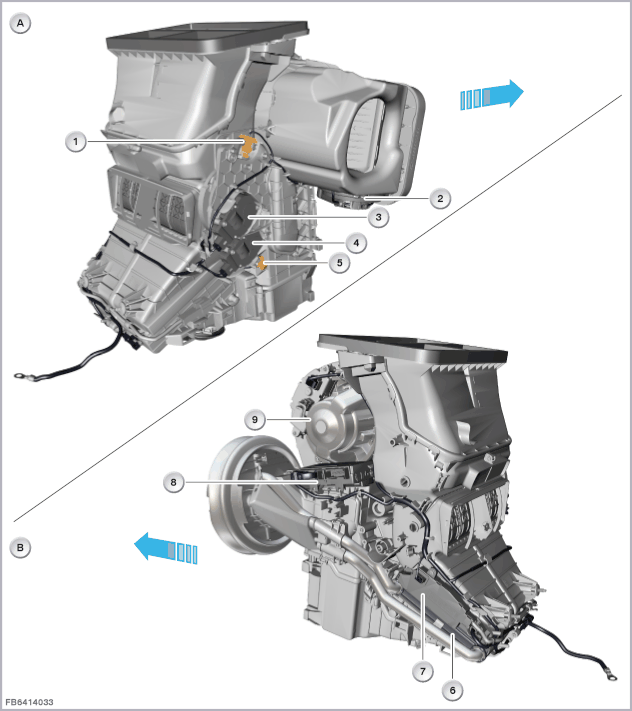

下图以 F56 为例简要示出 IHKS 装备系列中的冷暖空调器。
与集成式暖风控制系统(IHS)相比的改变,参见图示说明。
索引 |
说明 |
索引 |
说明 |
---|---|---|---|
A |
冷暖空调器右向视图,显示:手动恒温空调控制(IHKS)装备系列 |
B |
冷暖空调器左向视图,显示:手动恒温空调控制(IHKS)装备系列 |
1 |
空气分配器微开关 |
2 |
车内循环空气风门马达 |
3 |
空气分配风门马达 |
4 |
混合风门驱动装置 |
5 |
蒸发器温度传感器(非 IHS) |
6 |
暖风热交换器 |
7 |
电控辅助加热器 |
8 |
手动恒温空调控制系统的控制单元 |
9 |
风扇与风扇输出级 |
||
箭头显示了行驶方向 |

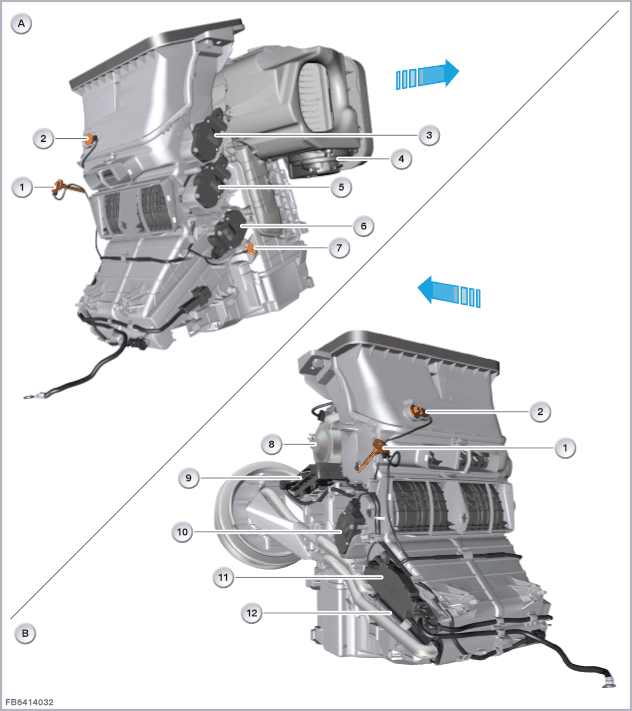

下图以 F45 为例简要示出 IHKA 装备系列中的冷暖空调器。
索引 |
说明 |
索引 |
说明 |
---|---|---|---|
A |
冷暖空调器右向视图,显示:自动恒温空调(IHKA)装备系列 |
B |
冷暖空调器左向视图,显示:自动恒温空调(IHKA)装备系列 |
1 |
脚部空间温度传感器 |
2 |
通风温度传感器 |
3 |
除霜风门马达 |
4 |
车内循环空气风门马达 |
5 |
脚部空间风门马达 |
6 |
右侧混合风门驱动装置 |
7 |
蒸发器温度传感器 |
8 |
风扇与风扇输出级 |
9 |
冷暖空调控制单元 |
10 |
左侧混合风门驱动装置 |
11 |
电控辅助加热器 |
12 |
暖风热交换器 |
箭头显示了行驶方向 |
将描述手动空调的下列部件:
冷暖空调操作面板
冷暖空调控制单元
风扇与风扇输出级
电控辅助加热器
风门马达
传感器
- | 车内温度传感器 |
- | 制冷剂压力传感器 |
- | 蒸发器温度传感器 |
- | 雨天 / 行车灯 / 雾气 / 光照传感器 |
- | 自动车内空气循环控制系统传感器(AUC 传感器) |
- | 通风温度传感器 |
- | 脚部空间温度传感器 |
带电磁离合器和调节阀的空调压缩机
带集成式干燥瓶的冷凝器
膨胀阀
冷暖空调可通过冷暖空调操作面板中的操作元件操作。操作面板通过局域互联网总线连接在冷暖空调的控制单元上。控制单元通过总线端 Kl. 30F 和总线端 Kl. 31E 给操作面板供电。
提示! 注意诊断电路图! 取决于车辆装备(例如音频系统),冷暖空调操作面板直接或者通过音频操作面板连接至冷暖空调的控制单元。 |
在冷暖空调操作面板中将分析操作元件的操纵并通过 LIN 总线继续发送给冷暖空调控制单元。

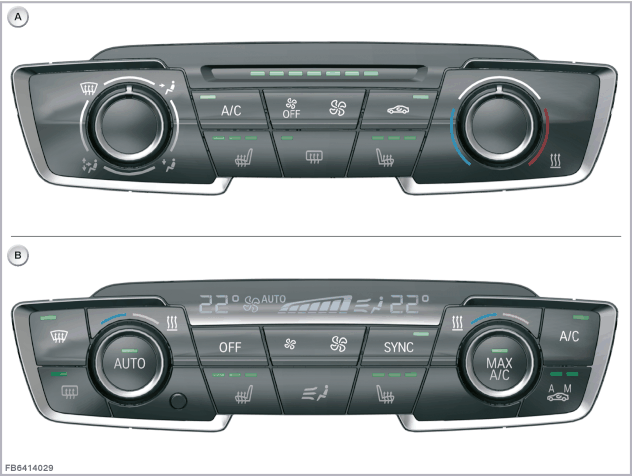

下图以 F45 为例显示冷暖空调操作面板的装备系列。
索引 |
说明 |
索引 |
说明 |
---|---|---|---|
A |
手动恒温空调控制(IHKS)操作面板 |
B |
自动恒温空调(IHKA)操作面板 |

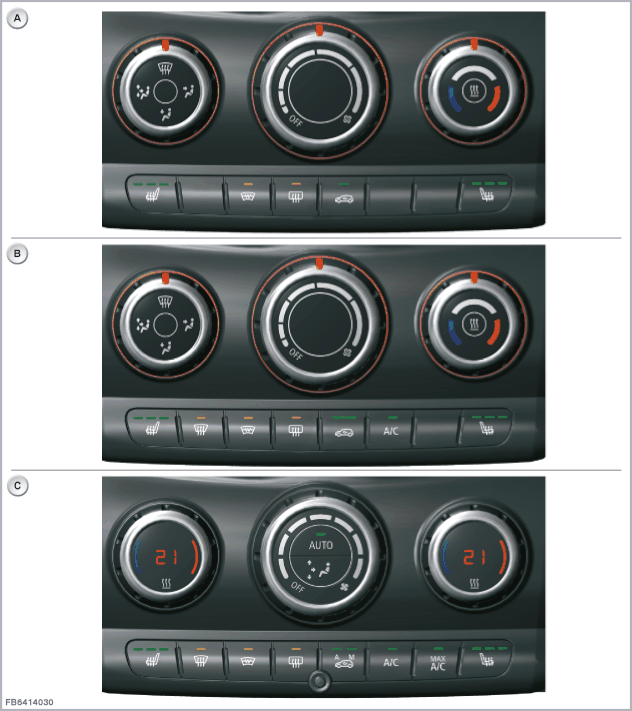

下图以 F56 为例显示冷暖空调操作面板的装备系列。
索引 |
说明 |
索引 |
说明 |
---|---|---|---|
A |
集成式暖风控制系统(IHS)的操作面板 |
B |
手动恒温空调控制(IHKS)操作面板 |
C |
自动恒温空调(IHKA)操作面板 |
冷暖空调操作面板和冷暖空调控制单元分开安装。操作面板和控制单元之间的通信通过总线连接(LIN 总线)进行。
冷暖空调控制单元是 K-CAN 上的总线用户。
车身域控制器(BDC)中的配电器通过总线端 Kl. 30F 和总线端 Kl. 31 给冷暖空调控制单元供电。
索引 |
说明 |
索引 |
说明 |
---|---|---|---|
1 |
冷暖空调控制单元 |
2 |
26 芯插头连接 |
3 |
26 芯插头连接 |
控制单元控制并调节加热装置和空气调节。这时控制单元检测传感器信号,并连续匹配调节参数鼓风温度和风扇功率。
控制单元通过 BDC 控制单元促使 (例如) 空调压缩机或者后窗加热装置打开或关闭。
风扇在冷暖空调内产生必要的空气流量。冷暖空调控制单元为风扇末级规定风扇马达的标准电压。控制单元输出标准电压作为 LIN 总线上的信号。视控制信号而定由风扇末级控制风扇马达。
风扇输出级有诊断功能。相应的诊断信息通过局域互联网总线传输至冷暖空调的控制单元,并在此进行分析。风扇输出级出现有危险的过热时,会降低输出电压,这会导致风扇功率减小。
提示! 电控辅助加热器的安装取决于发动机型号(例如仅采用柴油发动机的车辆)。 |
借助按照 PTC 原理工作的电控辅助加热器 (电阻具有正温度系数),辅助加热用于车厢内部加温的气流。电控辅助加热器可以加快车内加热,尤其当车外温度较低和在冷起动阶段。电控辅助加热器的工作原理类似于电动热交换器。
电控辅助加热器中的加热元件是冷导体。这些加热元件由各个陶瓷半导体电阻组成。加热元件的电阻自规定温度起具有正温度系数。也就是说:加热元件越热,其电阻就越大。在打开电控辅助加热器时,有高电流流过。随着不断加热,这个电流逐渐减小。因此可以限制最大电流消耗。电阻的这种电性能使冷暖空调在加热元件周围的温度达到约 120 °C 时仍无问题。在风扇失灵时,这种“物理”过热保护作用会自动生效。
此电控辅助加热器是一个单独的部件,是安装在冷暖空调器中的。电控辅助加热器由冷暖空调的控制单元来控制。在控制单元内,将根据不同的信号(例如通风温度传感器的温度信号、动力管理系统的信号)产生一个针对电控辅助加热器的百分比功率请求,并将其传输到 LIN 总线上。电控辅助加热器的最大可接通电功率取决于车载网络的资源。原则上仅发电机的剩余功率可供电控辅助加热器使用。

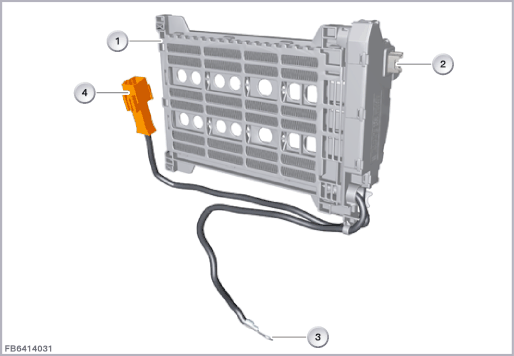

索引 |
说明 |
索引 |
说明 |
---|---|---|---|
1 |
电控辅助加热器 |
2 |
带 LIN 总线接口的 4 芯插头连接 |
3 |
负荷接地连接(用于加热元件和电子装置) |
4 |
供电连接 |
风门马达由冷暖空调控制单元通过局域互联网总线控制,该总线同时还提供电源和接地连接。在静止状态下,控制单元会切断供电电压。
风门马达配备一个集成式开关电路。这个开关电路控制风门马达的线圈。该开关电路具有总线和诊断能力。在控制风门马达后,通过该集成式开关电路向控制单元发送位置反馈信息 (实际位置)。风门马达通过 LIN 总线与控制单元通信。风门马达串联在 LIN 总线上。为每个风门马达分配了一个特定的地址。该地址确定风门马达在系统网络内具体接受哪项功能。例如除霜风门马达可以通过此地址获悉信息已送达 (例如打开风门)。另外,冷暖空调控制单元可以通过该地址获悉所收到的故障信息来自哪一个风门马达。
空气分配风门马达的任务是通过一个带凸轮盘的中央动力装置来调节空气分配。
通过空气分配选择轮可以选择(例如)以下空气分配程序:
空气分配到车窗玻璃上
空气分配到上身区域
空气分配分配到车窗玻璃上、上身区域和脚部空间中
空气分配到脚部空间中
空气分配风门马达不能识别实际位置。为了仍然能够确保明确定位凸轮盘,在凸轮盘上有 2 个不同宽度的凸轮。空气分配器微开关向冷暖空调控制单元发送越过凸轮的信号。
通过这个机械机构可实现凸轮盘的可靠和迅速定位。
取决于冷暖空调的装备系列,安装有下列传感器:
车内温度传感器,仅 IHKA
在冷暖空调操作面板内安装有一个车内温度传感器。此车内温度传感器测量车厢内部的空气温度。
制冷剂压力传感器,仅 IHKS 和 IHKA
制冷剂压力传感器安装在冷凝器和蒸发器之间的高压管路内。根据传感器信号,在制冷剂压力过高时通过冷暖空调控制单元调节空调压缩机。制冷剂压力传感器与车身域控制器(BDC)连接。数据在 BDC 控制单元中进行评估。处理过的数据通过车身 CAN(K‐CAN)传送至冷暖空调控制单元。
蒸发器温度传感器,仅 IHKS 和 IHKA
蒸发器温度传感器用于记录蒸发器上冷却空气出口温度,防止蒸发器结冰。蒸发器温度传感器直接与冷暖空调的控制单元连接。
雨天 / 行车灯 / 雾气 / 光照传感器,仅 IHKA
日照传感器和雾气传感器是雨水 / 光线 / 日照 / 雾气传感器的组成部分。冷暖空调控制单元在考虑阳光照射时要用到光照传感器。光照传感器测量车辆的阳光照射。这时,将分开记录驾驶员侧和前乘客侧的阳光照射情况。与太阳照射的匹配仅在自动程序中激活。
雾气传感器可以使得比驾驶员早发现车窗水雾。可以尽早获得对策(避免车窗水雾的程序),无需驾驶员进行干预。雾气传感器提供下列信息:
- | 挡风玻璃内侧温度 |
- | 挡风玻璃内侧的空气湿度 |
传感器数据在雨水 / 光线 / 日照 / 雾气传感器的电子分析装置中进行处理。雨水 / 光线 / 日照 / 雾气传感器通过 LIN 总线提供数据。车身域控制器(BDC)接受所属 CAN 信息内的信号并发送这些信号。冷暖空调控制单元是 CAN 上与总线相连的控制单元。雨量和 / 或水雾传感器失灵时,会在车身域控制器(BDC)控制单元内记录故障。
自动车内空气循环控制系统传感器(AUC 传感器),仅 IHKA
取决于冷暖空调规格安装了 AUC 传感器。AUC 传感器是一种金属氧化物传感器。该传感器对于交通中的各种典型气味和有害物质聚具有高灵敏度。
AUC 传感器分析吸入的新鲜空气中一氧化碳和氧化氮的浓度。AUC 传感器将所记录到的空气质量(也成为空气品质) 转换为电信号。为了简化信息处理,因此将空气质量分为 10 级:
- | 0 至 10 级 (从干净到严重污染) |
AUC 传感器将相应等级作为按脉冲宽度调制的信号(PWM 信号)发送给车身域控制器(BDC)。BDC控制单元将数字信号通过CAN总线发送至冷暖空调的控制单元。当车内空气循环控制自动传感器测量到过高的排放值时,将通过控制单元自动切换到空气循环功能(前提条件:冷暖空调处于自动运行)。
通风温度传感器,仅 IHKA
通风温度传感器在驾驶员侧中部通风风门上检测鼓风温度。通风温度传感器与冷暖空调的控制单元连接。该控制单元根据该信息调节相应的风门马达。
脚部空间温度传感器,仅 IHKA
在左侧脚部空间出风口处安装有一个传感器。该传感器直接与冷暖空调的控制单元连接。该控制单元根据该信息调节相应的脚部空间风门马达。
空调压缩机由发动机通过一个传动皮带驱动。空调压缩机通过一个电磁离合器接通和断开。根据冷暖空调控制单元的请求,车身域控制器(BDC)控制电磁离合器且调节阀控制空调压缩机。
在空调压缩机中可以无级调节功率。空调压缩机压缩抽吸的制冷剂。制冷剂被压向冷凝器。输送量和制冷剂循环回路所需的压力是通过空调压缩机中的柱塞产生的。柱塞行程由斜盘控制。空调压缩机上的电动调节阀影响斜盘上力的平衡并因此影响工作容积的调节。车身域控制器(BDC)通过节拍电压控制调节阀。冷暖空调控制单元规定控制量。为了降低负荷,往往只产生正好需要的产冷量。
在冷凝器中气态制冷剂被转换成液态制冷剂。在集成式串接干燥瓶中吸收制冷剂循环回路中可能存在的水。
膨胀阀调节喷入蒸发器的喷射量。只有能在蒸发器中无残留汽化的液态制冷剂才能进入蒸发器中。未汽化的液滴会在空调压缩机中造成损坏。
在此描述了冷暖空调的下列系统功能:
集成式暖风控制系统
控制基于调整的标准值。标准值在操作面板上通过温度控制拨轮进行调整。通风温度通过冷暖空调器中的混合风门进行控制。空气流经过混合风门完全或部分通过暖风热交换器和电控辅助加热器(取决于调整的标准温度值)。然后气流再次混合。随后空气流通过空气分配风门传导到车厢内部。
手动恒温空调控制系统
控制基于调整的标准值。标准值在操作面板上通过温度控制拨轮进行调整。通风温度通过冷暖空调器中的混合风门进行控制。空气流量流过蒸发器。这时空气流被冷却和干燥 (一旦接通了空调)。随后,空气流经过混合风门完全或部分通过暖风热交换器和电控辅助加热器(取决于调整的标准温度值)。然后气流再次混合。随后空气流通过空气分配风门传导到车厢内部。
自动恒温空调
主调节器接受车厢内部中的温度控制。调节以设置的标准值和计算的温度实际值为基础。标准值在 IHKA 操作面板上通过温度控制拨轮进行调整。实际值根据车内温度传感器的温度信号、通风温度传感器的温度信号以及光照传感器的测得数值进行计算。指令参数根据车内温度实际值与校正的标准值比较而得出。相对于所设置的标准值,冷时车内温度会被提高,使得零度时尽管温度调节未改变,仍会产生舒适感。车外温度通过车身控制器区域网络传输至 IHKA 控制单元。
通风温度通过冷暖空调器中的 2 个混合风门针对驾驶员侧和乘客侧分开调节。空气流量流过蒸发器。这时空气流被冷却和干燥 (一旦接通了空调)。然后,空气流分别针对驾驶员侧和乘客侧经过 2 个混合风门完全或部分通过暖风热交换器和电控辅助加热器(取决于空调操作面板中调整的标准温度值)。然后气流再次混合。随后空气流通过空气风门传导到车厢内部。
蒸发器温度,仅 IHKS 和 IHKA:
蒸发器温度借助蒸发器温度传感器和膨胀阀进行调节。蒸发器温度被调节为规定的标准值 2 ℃。由于有结冰危险,无法将温度设置得更低。蒸发器调节与车厢内部中的温度控制无关。
取决于车型系列可提供以下装备系列:
IHS:集成式暖风控制系统
IHKS:手动恒温空调控制系统
IHKA:自动恒温空调

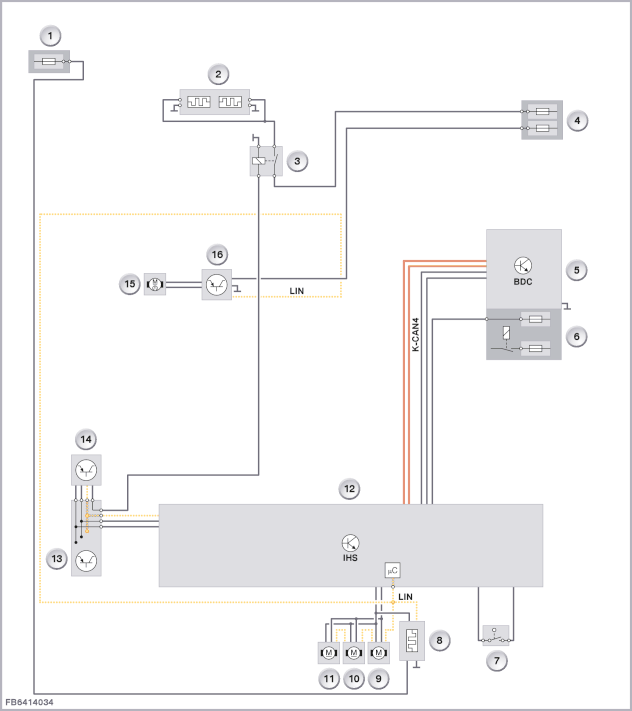

下图简要示出集成式暖风控制系统 (IHS) 的功能联网。
索引 |
说明 |
索引 |
说明 |
---|---|---|---|
1 |
保险丝盒 |
2 |
挡风玻璃加热装置(取决于装备) |
3 |
挡风玻璃加热装置继电器 |
4 |
前部配电器 |
5 |
车身域控制器 (BDC) |
6 |
车身域控制器 (BDC) 控制单元中的配电器及后窗加热装置继电器 |
7 |
空气分配器微开关 |
8 |
电控辅助加热器 |
9 |
混合风门驱动装置 |
10 |
车内循环空气风门马达 |
11 |
空气分配风门马达 |
12 |
集成式暖风控制系统 (IHS) 的控制单元 |
13 |
操作面板音频运行 |
14 |
冷暖空调的操作面板 |
15 |
风扇马达 |
16 |
风扇输出级 |

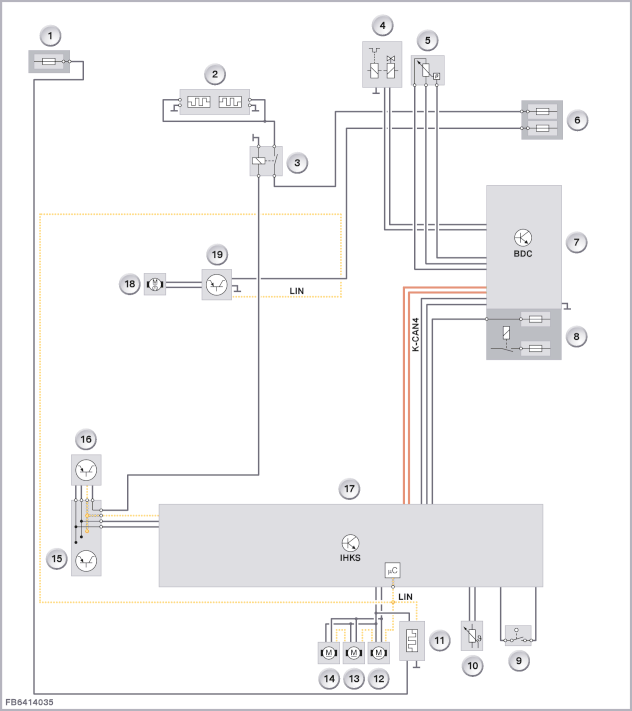

下图简要示出手动恒温空调控制 (IHKS) 的功能联网。
索引 |
说明 |
索引 |
说明 |
---|---|---|---|
1 |
保险丝盒 |
2 |
挡风玻璃加热装置(与车型系列相关且视装备而定) |
3 |
挡风玻璃加热装置继电器 |
4 |
带电磁离合器和调节阀的空调压缩机 |
5 |
制冷剂压力传感器 |
6 |
前部配电器 |
7 |
车身域控制器 (BDC) |
8 |
车身域控制器 (BDC) 控制单元中的配电器及后窗加热装置继电器 |
9 |
空气分配器微开关 |
10 |
蒸发器温度传感器 |
11 |
电控辅助加热器 |
12 |
混合风门驱动装置 |
13 |
车内循环空气风门马达 |
14 |
空气分配风门马达 |
15 |
操作面板音频运行 |
16 |
冷暖空调的操作面板 |
17 |
手动恒温空调控制 (IHKS) 的控制单元 |
18 |
风扇马达 |
19 |
风扇输出级 |

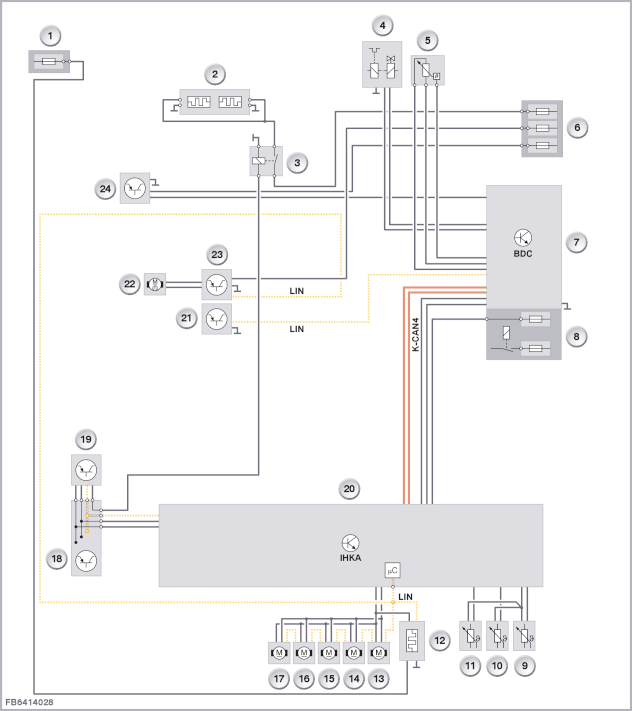

下图简要示出自动恒温空调(IHKA)的功能联网。
索引 |
说明 |
索引 |
说明 |
---|---|---|---|
1 |
保险丝盒 |
2 |
挡风玻璃加热装置(与车型系列相关且视装备而定) |
3 |
挡风玻璃加热装置继电器 |
4 |
带电磁离合器和调节阀的空调压缩机 |
5 |
制冷剂压力传感器 |
6 |
前部配电器 |
7 |
车身域控制器 (BDC) |
8 |
车身域控制器 (BDC) 控制单元中的配电器及后窗加热装置继电器 |
9 |
蒸发器温度传感器 |
10 |
脚部空间温度传感器 |
11 |
通风温度传感器 |
12 |
电控辅助加热器 |
13 |
左侧混合风门驱动装置 |
14 |
右侧混合风门驱动装置 |
15 |
车内循环空气风门马达 |
16 |
脚部空间风门马达 |
17 |
除霜风门马达 |
18 |
操作面板音频运行 |
19 |
冷暖空调的操作面板 |
20 |
自动空调 (IHKA) 的控制单元 |
21 |
雨天 / 行车灯 / 雾气 / 光照传感器 |
22 |
风扇马达 |
23 |
风扇输出级 |
24 |
车内空气循环控制系统自动传感器 |
空调压缩机的磨合
在更换空调压缩机后或对制冷剂循环回路重新加注后,必须进行空调压缩机的磨合运转。为了确保润滑 (润滑油分配),必须进行磨合运转。磨合运转只能通过诊断系统进行。
在这个磨合运转时必须在规定的发动机转速范围内驱动空调压缩机。这时由制造商加注的润滑油量与液态制冷剂均匀混合。如果发动机转速超过规定的转速范围,则磨合运转自动取消。然后必须完全重复磨合运转。
冷暖空调的设码
在对车辆专用的数据进行设码时,此外要考虑下列说明:
发动机型号 (柴油发动机或汽油发动机)
冷暖空调规格(例如 IHS、IHKS 或 IHKA)
还要注意诊断的服务功能!
