底板风扇的安装取决于车辆装备。
底板风扇位于中间扶手内。
底板风扇的任务是，在环境温度过高时冷却底板和车辆共享模块(CSM)。
根据环境温度，由导线接口上的温度传感器接通和关闭底板风扇。
为确保风扇高效且无故障的运行，在环境温度为 25 ℃ 时中央控制台中的风扇起动。然后风扇转速线性升高，直到 38 ℃ 时达到最大转速。
| 索引 |
说明 |
索引 |
说明 |
|---|---|---|---|

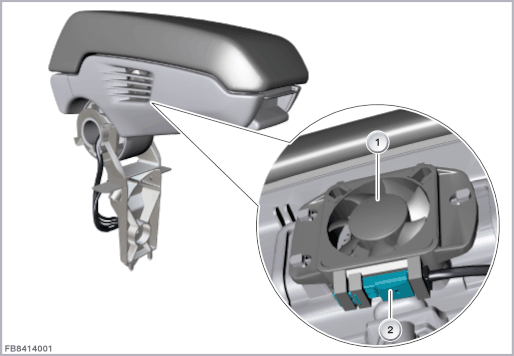

| 1 |
底板风扇 |
2 |
2 芯插头连接 |
信息娱乐装置风扇通过 2 芯插头连接连接到车载网络。前部配电器或 Life 模块配电器利用总线端 Kl. 15N 为底板风扇供电。
微控制器控制风扇马达的接通和关闭。导线接口上的温度传感器测量环境温度。
| 索引 |
说明 |
索引 |
说明 |
|---|---|---|---|
| 1 |
信息娱乐装置风扇 |
2 |
风扇马达 |
| 3 |
温度传感器 |
4 |
微控制器 |
线脚布置
| 线脚 Pin |
说明 |
|---|---|
| 总线端 Kl. 15N |
空转总线端 15N |
| Kl. 31L |
总线端 KI. 31L 负载接地 |
注意下列用于底板风扇的标准值：
| 参数 |
值 |
|---|---|
| 电压范围 |
9 至 16 V |
| 供电电压 |
12 V |
| 温度范围 |
-40 至 85 °C |
底板风扇失灵时的反应如下：
在特定条件下风扇失灵可能造成底板暂时关闭。
无法通过诊断系统进行底板风扇的功能检查。
保留印刷错误、内容疏忽和技术更改的可能性。
