电池模块
 |
注意！ 高压蓄电池单元的电压明显超出 60 V。因此，每次对高压蓄电池单元执行维修工作前必须遵循电气安全规定：
|
电池单元模块是一种由过个单格电池构成的组件，带绝缘层的导热板以及温度传感器将由电池监控电子设备监控。
I12： 电池单元模块包括 16 个单格电池。总共存在 6 个电池单元模块（96 个单格电池）。
I01： 电池单元模块包括 12 个单格电池。总共存在 8 个电池单元模块（96 个单格电池）。
|
注意！ 高压蓄电池单元的电压明显超出 60 V。因此，每次对高压蓄电池单元执行维修工作前必须遵循电气安全规定：
|
电池单元模块是一种由过个单格电池构成的组件，带绝缘层的导热板以及温度传感器将由电池监控电子设备监控。
I12： 电池单元模块包括 16 个单格电池。总共存在 6 个电池单元模块（96 个单格电池）。
I01： 电池单元模块包括 12 个单格电池。总共存在 8 个电池单元模块（96 个单格电池）。
带总共 96 个单格电池的电池单元模块提供 355 V 的额定电压。
显示出 I12
| 索引 |
说明 |
索引 |
说明 |
|---|---|---|---|
| 1 |
第一个电池监控电子设备的馈线 |
2 |
盖板下方的单格电池 |
| 3 |
第二个电池监控电子设备的馈线 |
4 |
电池模块 |

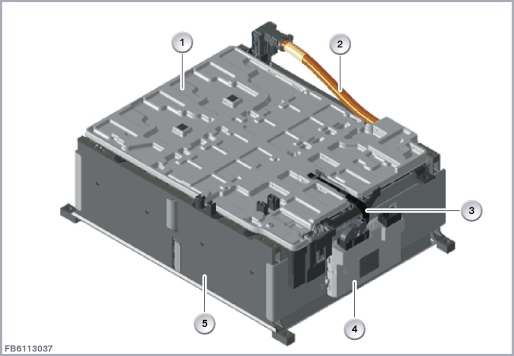

显示出 I01
| 索引 |
说明 |
索引 |
说明 |
|---|---|---|---|
| 1 |
盖板 |
2 |
下一电池单元模块的高压线(正极) |
| 3 |
电池监控电子设备的馈线 |
4 |
电池监控电子设备 |
| 5 |
电池模块 |
每个电池单元模块都标有唯一的系列号：例如：8610459 02 72883817 130902 00001
| - | 8610459: 七位零件号码 |
| - | 02: 两位更改索引 |
| - | 72883817: 八位供应商编号 |
| - | 130902: 六位生产日期（年、月、日） |
| - | 00001: 五位连续编号 |
电池单元模块由 16 或 12 个串联的锂离子电池组成。单格电池用压盘压在一起。另外，2 个温度传感器安装在电池单元模块内。盖罩用作防接触保护。
 |
提示！ I12：电池单元模块相叠排成两列。注意维修说明 RA！ |

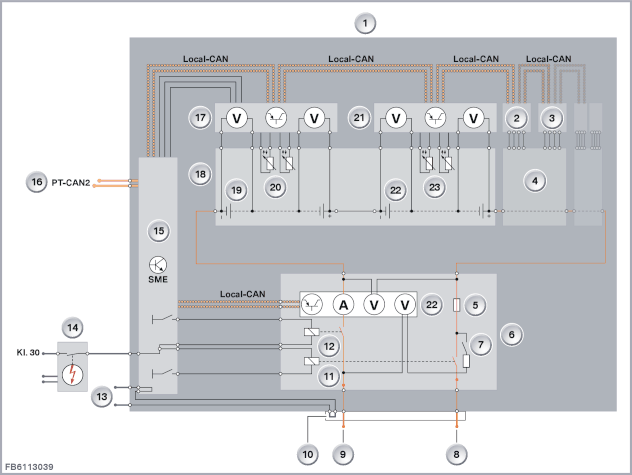

显示出 I12
| 索引 |
说明 |
索引 |
说明 |
|---|---|---|---|
| 1 |
高压蓄电池单元 |
2 |
电池监控电子设备 |
| 3 |
电池监控电子设备 |
4 |
电池模块 |
| 5 |
保险丝 |
6 |
安全箱 |
| 7 |
预负荷接触器 |
8 |
高压蓄电池单元的高压接口(正极) |
| 9 |
高压蓄电池单元高压接口(负极) |
10 |
高压车载网络高压接口的高压触点监测装置 |
| 11 |
接触器(正极) |
12 |
接触器(负极) |
| 13 |
高压触点监测装置电路的接口 |
14 |
安全蓄电池接线柱 |
| 15 |
SME 控制单元 |
16 |
总线连接(PT-CAN2) |
| 17 |
带用于测量单格电池电压的传感器的第一个电池监控电子设备 |
18 |
带多个单格电池的电池单元模块 |
| 19 |
锂离子电池 |
20 |
用于测量电池单元模块中的温度的传感器 |
| 21 |
带用于测量单格电池电压的传感器的第二个电池监控电子设备 |
22 |
锂离子电池 |
| 23 |
用于测量电池单元模块中的温度的传感器 |
注意电池单元模块的下列标准值：
| 参数 |
值 |
|---|---|
| 单格电池数量 |
96 |
| 电池单元模块数量 |
6 (I12) 8 (I01) |
| 单格电池的额定电压 |
3.7 V (I12) 3.75 V (I01) |
| 单格电池的额定电容 |
20 Ah (I12) 60 Ah (I01) |
|
提示！ 更新电池单元模块时，必须在安全新电池单元模块前确保新电池单元模块的电压与其他电池单元模块的电压水平一致。诊断按照电池单元模块更新说明相应显示标准电压。 |
|
提示！ 注意服务功能！ 通过诊断系统提供多个高压蓄电池单元服务功能： 路径：服务功能 > 驱动装置 > 高压蓄电池单元 |
