活动饰板马达

视不同的车型系列和车型，遮阳卷帘通过活动饰板马达电动驱动。

提示！ 在本功能描述中不对活动饰板驱动装置或遮阳卷帘驱动机构进行区分。两个结构相同的驱动装置都被称作活动饰板马达，即使在 F45 上使用的是遮阳卷帘也一样。

这样卷帘的电动马达由一个带有减速器的电动马达构成。

全景玻璃天窗开关位于车顶功能中心（FZD）中。在 FZD 控制单元中也集成了 SHD 控制单元的功能。

如果 FZD 控制单元收到遮阳卷帘的要求，则会控制电动马达。通过车顶功能中心中集成的继电器为电动马达供电(总线端 Kl. 30)。

电动马达内集成了两个霍尔传感器。这些霍尔传感器探测马达的转动圈数。霍尔传感器信号被传递至 FZD 控制单元。FZD 控制单元通过霍尔传感器信号识别遮阳卷帘的位置。

此外，在 FZD 控制单元中，还将根据遮阳卷帘的关闭速度，计算出闭合力。机械力随着环境温度和老化情况而改变。因此，在每个关闭过程时都重新匹配所需的闭合力乃至防夹功能。

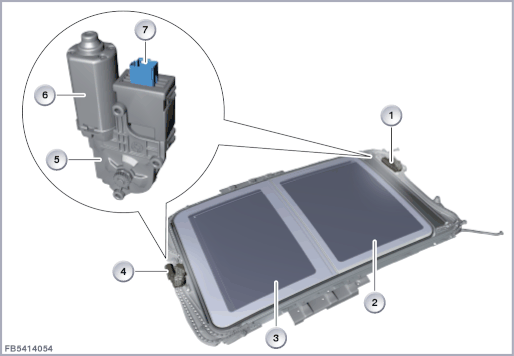

下图以 F45 为例显示活动饰板驱动装置。

风力转向器在打开或关闭前部玻璃天窗时被机械升起和降下。

如果活动饰板完全打开，则在打开活动天窗时，打开大约 1/3 后，风力转向器完全竖起。风力转向器在弹力作用下竖起。

安全功能：

活动饰板马达通过一个 6 芯插头连接与 FZD 控制单元连接。

线脚布置

注意活动饰板马达的标准值：
