由于一个扬声器无法对可听到的频谱的所有频率进行相同的转换，因此将安装根据频率范围优化的多个扬声器。
根据车辆装备而定，已安装下列扬声器：
高音喇叭
中音喇叭
低音扬声器
车辆中现有扬声器的数量和安装位置与车型系列和已安装的扬声器系统有关。
Harman Kardon（哈曼卡顿）高保真系统，以 I01 为例：12 扬声器，360 W 的放大器功率
| - | 5 高音喇叭 |
| - | 5 中音喇叭 |
| - | 2 低音喇叭 |
Harman Kardon（哈曼卡顿）高保真系统，以 I12 为例：11 扬声器，280 W 的放大器功率
| - | 5 高音喇叭 |
| - | 5 中音喇叭 |
| - | 1 低音喇叭 |
Harman Kardon（哈曼卡顿）高保真系统，以 F56 为例：12 扬声器，410 W 的放大器功率
| - | 5 高音喇叭 |
| - | 5 中音喇叭 |
| - | 2 低音喇叭 |
不带单独功率放大器的车辆：音频信号将以模拟方式通过双绞线从机头传输至扬声器。
带高保真功率放大器的车辆：音频信号将以模拟方式通过双绞线从机头传输至高保真功率放大器。高保真功率放大器通过扬声器以多个音频输出级输出音频信号。
低音扬声器接收到各个自有音频输出级的音频信号。中音和高音扬声器的每个通道由一个共同的音频输出级驱动。高音扬声器与中音扬声器并联连接。
高音和中音扬声器与低音扬声器相比有一个较小的膜片。由于质量较小，所以它能更快地摆动。因而能发出较高的频率。
由于膜片面积较大，低音扬声器会产生一个较高的声压。必须由音频功率放大器提供该功率。所以与中音和高音扬声器相比，低音扬声器设计用于较高功率。

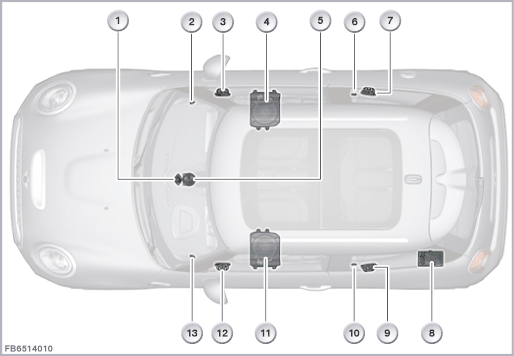

下列图像显示 Harman Kardon（哈曼卡顿）高保真系统，以 I01 为例。
| 索引 |
说明 |
索引 |
说明 |
|---|---|---|---|
| 1 |
前部中间高音扬声器，安装在仪表板中 |
2 |
前部中间中音扬声器，安装在仪表板中 |
| 3 |
右前低音喇叭，内置在右侧 A 柱中 |
4 |
右前高音喇叭，内置在右侧 A 柱中 |
| 5 |
右前中音扬声器，安装在右前车门中 |
6 |
右后高音喇叭，内置在右后车门中 |
| 7 |
右后中音喇叭，内置在右后车门中 |
8 |
高保真放大器 |
| 9 |
左后高音喇叭，内置在左后车门中 |
10 |
左后中音喇叭，内置在左后车门中 |
| 11 |
左前中音扬声器，安装在左前车门中 |
12 |
左前低音喇叭，内置在左侧 A 柱中 |
| 13 |
左前高音喇叭，内置在左侧 A 柱中 |
下列图像显示 Harman Kardon（哈曼卡顿）高保真系统，以 I12 为例。
| 索引 |
说明 |
索引 |
说明 |
|---|---|---|---|
| 1 |
前部中间中音扬声器，安装在仪表板中 |
2 |
前部中间高音扬声器，安装在仪表板中 |
| 3 |
右前高音喇叭，内置在右前车门中 |
4 |
右前中音扬声器，安装在右前车门中 |
| 5 |
主机 |
6 |
低音喇叭，内置在后部中央控制台中 |
| 7 |
右后高音喇叭，内置在右侧 C 柱中 |
8 |
右后中音喇叭，内置在右侧 C 柱中 |
| 9 |
高保真放大器 |
10 |
主动降噪系统 (ASD) |
| 11 |
左后中音喇叭，内置在左侧 C 柱中 |
12 |
左后高音喇叭，内置在左侧 C 柱中 |
| 13 |
左前中音扬声器，安装在左前车门中 |
14 |
左前高音喇叭，安装在左前车门中 |

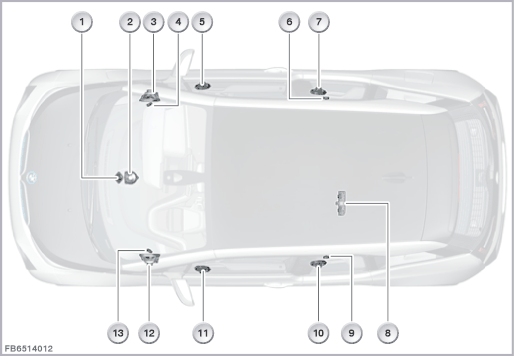

下列图像显示 Harman Kardon（哈曼卡顿）高保真系统，以 F56 为例。
| 索引 |
说明 |
索引 |
说明 |
|---|---|---|---|
| 1 |
前部中间高音扬声器，安装在仪表板中 |
2 |
右前高音喇叭，内置在右侧 A 柱中 |
| 3 |
右前中音扬声器，安装在右前车门中 |
4 |
右前低音扬声器，安装右前座椅下 |
| 5 |
前部中间中音扬声器，安装在仪表板中 |
6 |
右后高音喇叭，内置在右后车门或侧围中（两车门） |
| 7 |
右后中音喇叭，内置在右后车门或侧围中（两车门） |
8 |
高保真放大器 |
| 9 |
左后中音喇叭，内置在左后车门或侧围中（两车门） |
10 |
左后高音喇叭，内置在左后车门或侧围中（两车门） |
| 11 |
左前低音扬声器，安装在左前座椅下 |
12 |
左前中音扬声器，安装在左前车门中 |
| 13 |
左前高音喇叭，内置在左侧 A 柱中 |
扬声器通过 2 芯插头连接与音频功率放大器（例如机头或高保真功率放大器）的音频末级连接。
当扬声器（例如立体声系统和高保真系统上）直径相同时，扬声器的功效有所不同。可以通过采用不同的膜片、线圈和磁铁材料来实现这一点。
| 索引 |
说明 |
索引 |
说明 |
|---|---|---|---|
| 1 |
高音喇叭 |
2 |
中音喇叭 |
| 3 |
低音扬声器 |
线脚布置
| 线脚 Pin |
说明 |
|---|---|
| SIG+ |
音频线，正极信号 |
| SIG‐ |
音频线，负极信号 |
注意扬声器的下列标准值（例如：Harman Kardon（哈曼卡顿）高保真系统）：
| 参数 |
值 举例：I01 |
值 举例：I12 |
值 举例：F56 |
|
|---|---|---|---|---|
| 高音扬声器的传输范围 |
3 至 20 kHz |
|||
| 前部中间、左前和右前中音喇叭传输范围 |
100 至 20000 Hz |
120 至 20000 Hz |
100 至 20000 Hz |
|
| 左后和右后中音喇叭传输范围 |
100 至 20000 Hz |
|||
| 低音喇叭传输范围 |
20 至 3000 Hz |
20 至 3000 Hz |
20 至 1500 Hz |
|
| 前部中间中音喇叭额定负载能力 |
64 W |
|||
| 左前和右前中音喇叭额定负载能力 |
64 W |
30 W |
64 W |
|
| 左后和右后中音喇叭额定负载能力 |
64 W |
|||
| 低音喇叭额定负载能力 |
60 W |
80 W |
80 W |
|
| 高音喇叭和中音喇叭额定电阻 |
4 Ω |
|||
| 低音喇叭额定电阻 |
3 Ω |
2 Ω |
2,1 Ω |
|
| 温度范围 |
-40 至 80 °C |
|||
扬声器的功能检查可以通过诊断系统进行。
路径：功能结构 > 车身 > 音频、视频、导航、电话（MOST 环形结构）> 声音输出
