制动液液位开关

提示！

制动液液位开关已提前集成到密封盖中。

现在制动液液位开关水平固定在储液罐中。

制动液液位开关可以单独更换。

制动液液位开关将信号提供给动态稳定控制系统 (DSC)。制动液储液罐上有最大标记和最小标记。

制动液属于车况保养 (CBS) 的保养范围。

功能描述

制动液液位开关将识别出制动液储液罐内制动液面高度是否低于必需的水平。

DSC 控制单元将信号通过总线系统发送至组合仪表。组合仪表输出一个检查控制信息。制动液储液罐内制动液的正常运动通常不会导致显示检查控制信息。

制动液液位开关中有一个簧片触头。制动液面高度位于最大值 (MAX) 和最小值 (MINi) 之间是，簧片触头闭合。制动液面高度低于最小值(MIN)时簧片触头打开。

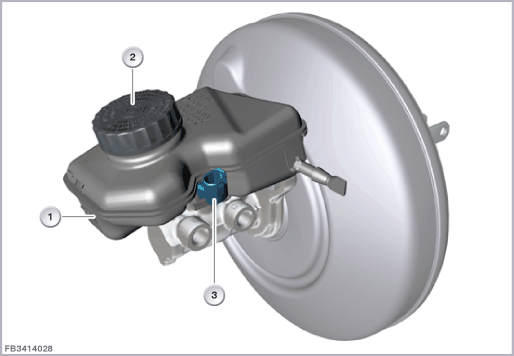

索引

说明

索引

说明

1

带制动液液位开关的制动液储液罐

2

密封盖

3

2 芯插头连接

制动液液位开关无法识别短路或断路。断路被视作制动液损耗。短路将不会被识别。

结构及内部错接

簧片触头的作用如同开关一样。簧片触头响应时，至 DSC 控制单元的接地断开。

制动回路泄漏时，制动液储液罐内留有剩余容积用于其它制动回路(流出保护)。此外制动液储液罐内还集成了用于离合器操纵的容积(非 I01)。

索引

说明

1

制动液液位开关内的簧片触头

线脚布置

线脚 Pin

说明

SIG

簧片触头信号
标准值

注意制动液液位开关的下列标准值：

参数

值

最大电流消耗

15 mA

最大接触电阻

500 MΩ

温度范围

-40 °C 至 120 °C
诊断提示
部件失灵

制动液液位开关失灵时，预计会出现以下情况：

保留印刷错误、内容疏忽和技术更改的可能性。
