倒车摄像机

倒车摄像机在倒车泊车和调度时提供支持。为此，车辆之后的区域的图像将显示在中央信息显示器上。

根据车型系列和车辆装备，存在下列规格的倒车摄像机：

• 作为倒车摄像机特种装备 SA3AG 中的单个摄像机。

  在此规格中，倒车摄像机和倒车摄像机控制单元共同组成一个部件。

• 作为基于摄像机的辅助系统的组成部分：

  在此规格中，倒车摄像头和倒车摄像头控制单元 未共同组成一个部件。技术上通过不同的摄像机和一个共用控制单元 TRSVC 来实现。TRSVC 用于：顶置后视摄像机。

提示！注意特殊装备的强制连接！ 对于不同国家对装备的特殊要求请参见销售文件。

倒车摄像机的感知范围最大为 100 米。感知水平角度约为 190°。感知垂直角度约为 130°。

根据车型系列和车辆装备，倒车摄像机可如下使用信号：

标准以太网：

以太网是一种技术，该技术针对集束的数据网络指定软件(例如协议)和硬件(例如电缆)。这种结合与本地网络一致 (LAN = 局域网络)。本地网络可以以数据包的形式在本地网络内连接的组件之间实现数据交换。目前指定的传输速率为 10 MBit/s。

倒车摄像机拥有各种辅助功能（参见车主手册）。

当发动机运行或倒车档已打开的点火开关挂入时，倒车摄像机将激活。当通过 iDrive 激活系统时，倒车摄像机上的图像就会显示出来。

在发生下列情况时关闭倒车摄像机：

提示！ 前摄像机的图像质量可能由于污垢而受到影响。清洁镜头时，应遵守车主手册。

提示！ 倒车摄像机上的排气不得被遮住。

根据车型系列和车辆装备将通过 CAN 总线或以太网控制倒车摄像机，例如用于诊断。

根据车型系列和车辆装备将倒车摄像机通过数据导线与 TRSVC 控制单元或主机相连。

注意！ 插头在几何形状方面已经设码。从而避免与其他摄像机混淆。

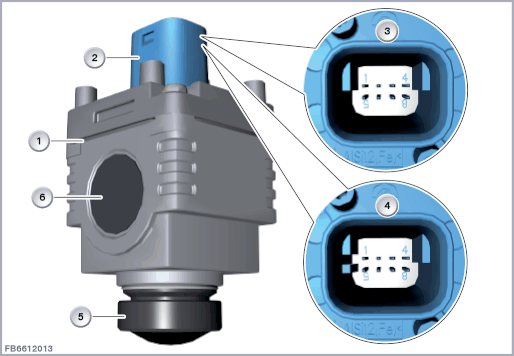

为了连接车载网络给倒车摄像机配备一个 8 芯插头连接。

下图举例显示带以太网连接的倒车摄像机。

线脚布置

下图举例显示带 CAN 总线的倒车摄像机。

线脚布置

注意下列用于倒车摄像机的标准值：

一般提示

被污染的物镜可能导致显示不好。在特殊情况下倒车摄像机无法再分析摄录的图像。因此被污染的物镜可能导致系统故障。为了防止错误诊断，必须清洁倒车摄像机的光学系统。

提示！注意服务功能！

通过诊断系统，有以下针对全景摄像机 (TRSVC) 的服务功能可供使用：

• 环视摄像机编程

路径：服务功能 > 驾驶员辅助系统 > 环视摄像机

使用该服务功能检查倒车摄像机或 TRSVC 控制单元是否必须编程。

如果 TRSVC 控制单元必须编程，则显示 ISTA 提示。

提示！ 拔下倒车摄像机后，可能在中央信息显示器中显示一幅蓝色图像。 补救措施：进行总线端切换或者通过照相键关闭并重新打开系统。
