燃油箱加油盖的伺服马达
借助燃油箱加油盖的伺服马达可以电动解锁或联锁燃油箱加油盖。加油时，在完全减压后才启用锁止件。
 |
提示！ 利用中控锁按钮可以在车内将车辆锁止或解锁。中控锁按钮的功能不会影响燃油箱加油盖的伺服马达。 |
借助燃油箱加油盖的伺服马达可以电动解锁或联锁燃油箱加油盖。加油时，在完全减压后才启用锁止件。
|
提示！ 利用中控锁按钮可以在车内将车辆锁止或解锁。中控锁按钮的功能不会影响燃油箱加油盖的伺服马达。 |
通过加油按键操作点电动解锁燃油箱加油盖。混合动力 - 压力油箱电子控制系统(TFE)暂时控制燃油箱加油盖伺服马达的直流马达，从而触发燃油箱加油盖解锁。然后可以手动打开燃油箱加油盖。
|
提示！ 如果在电动解锁燃油箱加油盖后 10 分钟内，加油盖未打开，则混合动力 - 压力油箱电子控制系统(TFE)控制燃油箱加油盖的伺服马达。重新联锁燃油箱加油盖。 |
手动关闭燃油箱盖后，混合动力 - 压力油箱电子控制系统(TFE)暂时沿相反方向控制直流马达。直流马达的旋转方向切换，从而触发燃油箱加油盖联锁。
在燃油箱加油盖的伺服马达上加装一个拉杆。燃油箱加油盖锁止时，拉杆端部伸入弓形件内，弓形件则与燃油箱加油盖固定连接。借助直流马达拉回拉杆可将燃油箱加油盖解锁。
|
提示！ 通过应急解锁装置可以将燃油箱加油盖手动解锁。 |

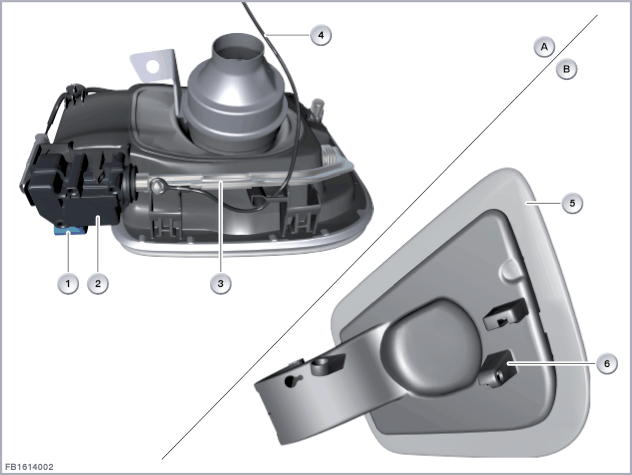

示例图
| 索引 |
说明 |
索引 |
说明 |
|---|---|---|---|
| A |
燃油箱加油盖已关闭 - 后视图 |
B |
燃油箱加油盖 - 后视图 |
| 1 |
2 芯插头连接 |
2 |
燃油箱加油盖的伺服马达 |
| 3 |
拉杆 |
4 |
紧急解锁 |
| 5 |
燃油箱盖 |
6 |
弓形件 |
燃油箱加油盖的伺服马达的直流马达通过一个 2 芯插头连接与混合动力 - 压力油箱电子控制系统(TFE)连接。
| 索引 |
说明 |
|---|---|
| 1 |
燃油箱加油盖的伺服马达 |
线脚布置
| 线脚 |
说明 |
|---|---|
| SIG |
信号线 (控制用于燃油箱加油盖锁止的直流马达) |
| SIG2 |
信号线 (控制用于燃油箱加油盖解锁的直流马达) |
注意燃油箱加油盖的伺服马达的下列标准值：
| 参数 |
值 |
|---|---|
| 电压范围 |
9 至 16 V |
| 温度范围 |
-30 至 80 °C |
燃油箱加油盖的伺服马达失灵时，预计会出现以下情况：
混合动力 - 压力油箱电子控制系统(TFE)中的故障记录
增程设备数字发动机电子单元(RDME)控制单元或数字式发动机电子伺控系统(DME)控制单元中的故障记录
解锁后的燃油箱加油盖失灵：
无法再锁止燃油箱加油盖。
锁止后的燃油箱加油盖失灵：
只能通过应急操纵装置打开燃油箱加油盖。
可通过诊断系统进行燃油箱加油盖的伺服马达功能检查。
