通过按下加油按键开始加油。
加油按键装备有查寻照明。车身域控制器(BDC)控制查寻照明。
在混合动力 - 压力油箱电子控制系统(TFE)上连接有传感器和燃油系统的执行器。
混合动力 - 压力油箱电子控制系统确保车辆仅在燃油箱失压时加油。可能存在于燃油箱内的过压通过活性碳过滤器卸除。燃油箱加油盖只能在燃油压力油箱内失压时打开。
混合动力 - 压力油箱电子控制系统(TFE)读取加油按键的按钮信号。燃油压力油箱内的燃油箱压力传感器报告燃油压力油箱内的压力是否完全卸除。混合动力 - 压力油箱电子控制系统(TFE)事先不启用燃油箱加油盖锁止件。
| 索引 |
说明 |
索引 |
说明 |
|---|---|---|---|

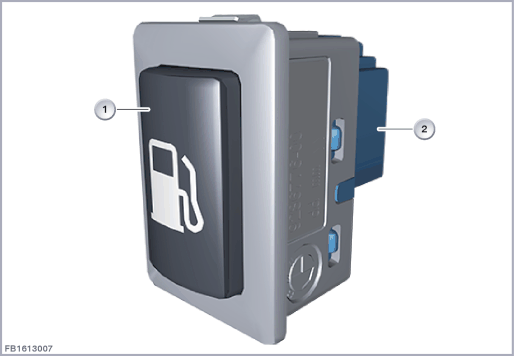

| 1 |
加油按钮 |
2 |
4 芯插头连接 |
加油按键通过一个 4 芯插头连接与车载网络连接。
车身域控制器(BDC)通过总线端 Kl. 58g(查寻照明)给加油按键供电。
查寻照明灯按照脉冲宽度进行调制，且亮度可调。.
| 索引 |
说明 |
索引 |
说明 |
|---|---|---|---|
| 1 |
加油按钮 |
2 |
查寻照明的发光二极管 |
| 3 |
电阻 |
4 |
按钮 |
线脚布置
| 线脚 Pin |
说明 |
|---|---|
| Kl. 31 |
总线端 Kl. 31 接地 |
| 总线端 Kl. 58g |
总线端 Kl. 58g 查寻照明，来自车身域控制器 BDC |
| SIG+ |
信号线(正极信号) |
| SIG‐ |
信号线(负极信号) |
注意加油按键的下列标准值：
| 参数 |
值 |
|---|---|
| 电压范围 |
8 至 18 V |
| 温度范围 |
-40 至 85 °C |
加油按键(信号线)失灵时，预计会出现以下情况：
混合动力 - 压力油箱电子控制系统(TFE)中的故障记录
增程设备数字发动机电子单元(RDME)或数字式发动机电子伺控系统(DME)中的故障记录。
加油按键(信号线)失灵时，燃油箱加油盖可以通过紧急解锁手动解锁。
加油按键(信号线)的功能检查可以通过诊断系统进行。
