档位显示照明位于选档杆上部。它用于照亮换档图。
档位显示照明集成在选档杆球形捏手的上方。
档位显示照明由 6 个发光二极管组成：
5 个发光二极管用于 M/S、P、R、N、D
1 个发光二极管用于查寻照明
查寻照明 (总线端 Kl. 58g) 由车身域控制器 (BDC) 接通。
档位显示照明由选档杆通过总线端 Kl. 30B 供电。

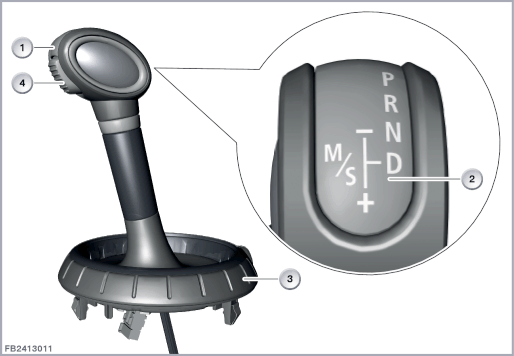

下图以 F56 为例，显示档位显示照明。
| 索引 |
说明 |
索引 |
说明 |
|---|---|---|---|
| 1 |
选档杆 |
2 |
档位显示照明 |
| 3 |
驾驶体验开关 |
4 |
选档杆锁定装置按钮 |
档位显示照明通过一个 8 芯插头连接与选档杆连接。
电子变速箱控制系统通过选档杆报告挂入的档位。
| 索引 |
说明 |
|---|---|
| 1 |
档位显示照明 |
| 2 |
LED 查寻照明 |
| 3 |
各个行驶档的发光二极管 |
线脚布置
| 线脚 Pin |
说明 |
|---|---|
| Kl. 31L |
总线端 KI. 31 功率管接地 |
| 总线端 Kl. 58g |
查寻照明 |
| 总线端 Kl. 30B |
总线端 Kl. 30B，供电 |
| D |
行驶档 |
| N |
空档 |
| R |
向后 |
| P |
驻车 |
| M/S |
手动或运动模式 |
注意档位显示器的下列标准值：
| 参数 |
值 |
|---|---|
| 供电电压 |
9 至 16 V |
| 温度范围 |
-40 至 80 °C |
在档位显示照明失灵时预计会出现下列状态：
电子变速箱控制系统 (EGS) 内出现故障代码存储记录
保留印刷错误、内容疏忽和技术更改的可能性。
