示宽灯的装备情况取决于国家规格。
车身域控制器(BDC)是用于外部照明的主控制单元。也就是说：所有照明功能由车身域控制器(BDC)控制。
车身域控制器(BDC)直接控制示宽灯中的 LED(左后示宽灯和右后示宽灯)。

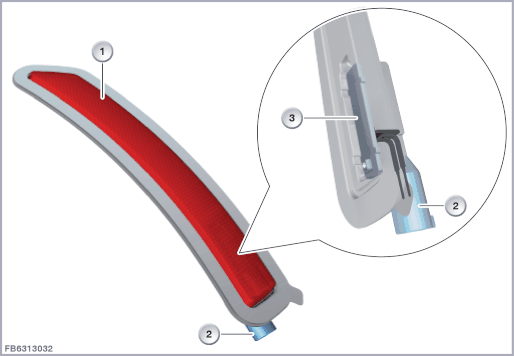

下图所示为左后示宽灯，以 I01 为例。
| 索引 |
说明 |
索引 |
说明 |
|---|---|---|---|
| 1 |
左后示宽灯 |
2 |
2 芯插头连接 |
| 3 |
带 LED 的灯板 |
示宽灯(左后示宽灯或右后示宽灯)通过一个 2 芯插头连接与车载网络连接。
在每个示宽灯中安装了一个发光二极管。
| 索引 |
说明 |
|---|---|
| 1 |
左后示宽灯或右后示宽灯 |
线脚布置
| 线脚 Pin |
说明 |
|---|---|
| Kl. 31L |
总线端 KI. 31L 负载接地 |
| U |
车身域控制器(BDC)的供电电压 |
注意左后示宽灯和右后示宽灯的下列标准值：
| 参数 |
值 |
|---|---|
| 电压范围 |
9 至 16 V |
| 功率（发光二极管） |
1,2 W |
| 温度范围 |
-40 至 105 °C |
示宽灯(左后示宽灯或右后示宽灯)失灵时，预计将出现以下情况：
短路导致失灵：
| - | 车身域控制器(BDC)中的故障记录 |
断路导致失灵：
| - | 无显示（可目检识别失灵情况） |
保留印刷错误、内容疏忽和技术更改的可能性。
