左侧前车灯电子设备 (FLEL) 或右侧前车灯电子设备 (FLER) 控制 LED 大灯的所有功能,除了以下例外情况:转向显示 (视车型系列而定转向信号灯或者集成在 LED 大灯中或者单独安装)。
左侧前车灯电子设备 (FLEL) 或右侧前车灯电子设备 (FLER) 控制 LED 大灯中的温度控制。LED 大灯中多个温度传感器的值以及通过总线传输的行驶速度和车外温度信号均可作为输入信号。
根据需要控制风扇。关闭灯光功能和总线端 Kl. 15 后风扇可能继续运行直至左侧前车灯电子设备 (FLEL) 或右侧前车灯电子设备 (FLER) 静止状态 (睡眠模式)。由此防止了 LED 大灯沾上露水。
如果某一个温度传感器发生故障,就会提前以较大功率接通风扇,以保护 LED 大灯中的部件。
视车型系列和车辆装备而定,左侧前车灯电子设备 (FLEL) 或右侧前车灯电子设备 (FLER) 除了控制灯光功能外也控制大灯光线水平调整步进马达。
车身域控制器(BDC)是用于外部照明的主控制单元。也就是说:所有照明功能由车身域控制器(BDC)控制。
车身域控制器 (BDC) 将灯光功能请求作为信息发送到 CAN 总线。步进马达的请求 (大灯光线水平调整) 由车身域控制器 (BDC) 发送到 LIN 总线上。
根据车身域控制器 (BDC) 的请求左侧前车灯电子设备 (FLEL) 或右侧前车灯电子设备 (FLER) 控制相应的灯光功能和步进马达。

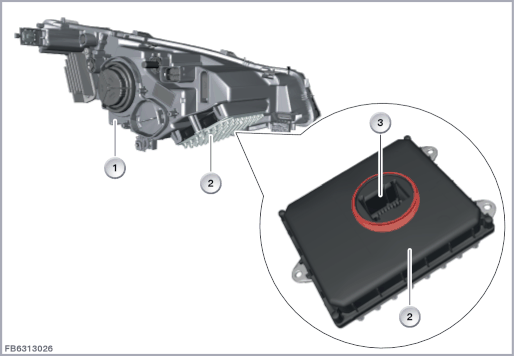

下图所示为左前车灯电子设备(FLEL),以 I01 为例。
索引 |
说明 |
索引 |
说明 |
---|---|---|---|
1 |
左侧大灯,后视图 |
2 |
左前车灯电子设备(FLEL) |
3 |
32 芯插头连接 |
两个控制单元结构相同,但是通过线脚设码被分配到了左侧前车灯电子设备 (FLEL) 和右侧前车灯电子设备 (FLER) 上。更换时必须给相应的前车灯电子设备设码。
左侧前车灯电子设备 (FLEL) 或右侧前车灯电子设备 (FLER) 通过一根 CAN 总线和 LIN 总线与车身域控制器 (BDC) 连接。
索引 |
说明 |
---|---|
1 |
左侧前车灯电子设备 (FLEL) 或右侧前车灯电子设备 (FLER) |
线脚布置
在上面的图示中只画出了电源和总线连接。当前线脚布置可以在诊断系统 ISTA(综合业务技术应用程序)的电路图中查找。通过点击电路图中的符号,可以激活选项卡“安装位置”和"线脚布置"。
注意左侧前车灯电子设备 (FLEL) 或右侧前车灯电子设备 (FLER) 的下列标准值:
参数 |
值 |
---|---|
供电电压 |
9 至 16 伏特 |
温度范围 |
-40 至 105 ℃ |
与左侧前车灯电子设备 (FLEL) 和 / 或右侧前车灯电子设备 (FLER) 通信失灵时,执行标准检测 (整体测试模块)。存在某个控制单元内部故障时,预计将出现以下情况:
左侧前车灯电子设备 (FLEL) 或右侧前车灯电子设备 (FLER) 中的故障记录
组合仪表上出现检查控制信息
