KAFAS 摄像头暖风位于 KAFAS 摄像头的视野范围边缘（KAFAS = 基于摄像机的驾驶员辅助系统）。加热装置应能防止 KAFAS 摄像头前的挡风玻璃蒙雾和结冰。这样就能在寒冷天气情况下提高 KAFAS 摄像机的可用性。
就车型系列，暖风使用以下型号：
挡风玻璃内侧粘贴的加热垫（例如 F15、F25）
挡风玻璃内侧粘贴的细加热丝（例如 F01、F10、F30）
KAFAS 控制单元控制 KAFAS 摄像头暖风。
对于 KAFAS 摄像头暖风的接通条件和关闭条件 KAFAS 控制单元使用如下输入端尺寸：
总线端状态：总线端 Kl. 15 接通
车外温度
一次性加热时间取决于车外温度。
| - | 车外温度从 5°C 到 15°C：一次加热时间例如 100 秒 |
| - | 车外温度低于 5 °C：一次加热时间例如 130 秒 |
操纵挡风玻璃刮水器
挡风玻璃刮水器已激活：取决于车外温度，暖风周期性重复（例如每 300 秒），直到符合条件。
操纵除霜按钮
除霜按钮已激活：KAFAS 摄像头一次性加热时间取决于车外温度。
除霜按钮退出工作状态：当 KAFAS 摄像头暖风一次性加热未结束时，且不存在其他条件，暖风退出工作状态。
操纵后窗加热装置按钮
后窗加热装置已激活：KAFAS 摄像头一次性加热时间取决于车外温度。
后窗加热装置退出工作状态：当 KAFAS 摄像头暖风一次性加热未结束时，且不存在其他条件，暖风退出工作状态。
挡风玻璃内侧温度和空气湿度
雾气传感器（雨天 / 行车灯 / 雾气 / 光照传感器组件）检测挡风玻璃内侧温度和空气湿度。取决于车外温度，加热时间周期性重复，直到符合条件（例如空气湿度 66% 以上）。
蓄电池状态
KAFAS 摄像头暖风最大温度限制为 70 °C。

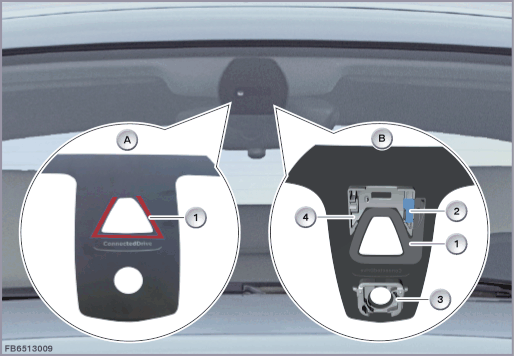

以下图像显示简化的 KAFAS 摄像头暖风。
| 索引 |
说明 |
索引 |
说明 |
|---|---|---|---|
| A |
KAFAS 摄像头暖风，外部全视图 |
B |
KAFAS 摄像头暖风，内部全视图 |
| 1 |
KAFAS 摄像头暖风加热区 |
2 |
3 芯插头连接 |
| 3 |
雨天 / 行车灯 / 雾气 / 光照传感器的定位板 |
4 |
KAFAS 摄像头的定位板 |
KAFAS 摄像头暖风通过一个 3 芯的插头连接连接 KAFAS 控制单元。
| 索引 |
说明 |
|---|---|
| 1 |
基于摄像机的驾驶员辅助系统摄像机暖风 |
线脚布置
| 线脚 |
说明 |
|---|---|
| 总线端 Kl. 31 |
总线端 Kl. 31 接地端（通过 KAFAS 控制单元） |
| U |
供电（通过 KAFAS 控制单元） |
| 1 个线脚 Pin 未使用。 |
|
注意 KAFAS 摄像头暖风的以下标准值：
| 参数 |
值 |
|---|---|
| 电压范围 |
9 至 16 V |
| 温度范围 |
-30 至 85 °C |
在 KAFAS 摄像头暖风失灵时，预计将出现以下情况：
对地短路或断路：
| - | KAFAS 控制单元内出现故障记录 |
保留印刷错误、内容疏忽以及技术更改的可能性。
