示宽灯的装备情况取决于国家规格。
根据车型系列将由大灯驱动器模块或车身域控制器 (BDC) 控制示宽灯（发光二极管或灯泡）。例如，示宽灯组合停车灯亮起。
根据车型系列，脚部空间模块 (FRM) 或车身域控制器 (BDC) 是外部照明的主控制单元。也就是说：所有照明功能都由脚部空间模块（FRM）或车身域控制器（BDC）控制。
配有车身域控制器 (BDC) 的车辆：
车身域控制器 (BDC) 直接控制示宽灯（左前和右前示宽灯）。
带脚部空间模块(FRM)的车辆：
示宽灯（左前和右前示宽灯）控制未直接通过脚部空间模块 (FRM) 进行，而是通过中间连接的大灯驱动器模块进行。除了其他功能外，大灯驱动模块还负责发光二极管必要的恒定电压控制。
根据脚部空间模块 (FRM) 的要求，大灯驱动模块控制相应的照明功能。脚部空间模块(FRM)将请求作为信息通过 LIN 总线输出。
大灯驱动模块分析脚部空间模块 (FRM) 通过 LIN 总线发送的信息。对于照明功能，各通过一个大灯驱动模块为示宽灯 (左前示宽灯和右前示宽灯) 供电。大灯驱动器模块通过 LIN 总线收到由脚部空间模块 (FRM) 发出的向照明装置供电的信息。

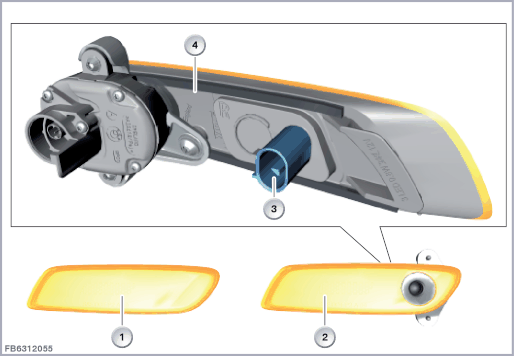

在下列图像中举例显示两种装备系列的左前示宽灯。
| 索引 |
说明 |
索引 |
说明 |
|---|---|---|---|
| 1 |
左前示宽灯 (不带侧视摄像机的装备系列) |
2 |
左前示宽灯 (带侧视摄像机的装备系列) |
| 3 |
2 芯插头连接 |
4 |
带侧视摄像机的左前示宽灯，后视图 |
示宽灯 (左前示宽灯或右前示宽灯) 通过一个 2 芯插头连接与车载网络连接。
在每个示宽灯中安装有一个发光二极管或灯泡。
| 索引 |
说明 |
|---|---|
| 1 |
左前示宽灯或右前示宽灯 |
线脚布置
| 线脚 Pin |
说明 |
|---|---|
| SIG |
带脚部空间模块(FRM)的车辆： 用于通过大灯驱动模块控制发光二极管的信号线 配有车身域控制器 (BDC) 的车辆： 用于通过车身域控制器 (BDC) 控制发光二极管或灯泡的信号线 |
| U |
大灯驱动器模块或车身域控制器 (BDC) 的供电电压 |
注意左前示宽灯或右前示宽灯的下列标准值：
| 参数 |
值 |
|---|---|
| 电压范围 |
9 至 16 V |
| 温度范围 |
-40 至 105 °C |
灯泡监控
配有车身域控制器 (BDC) 的车辆：
车身域控制器 (BDC) 识别到 LED 或灯泡损坏。
带脚部空间模块(FRM)的车辆：
大灯驱动模块识别出损坏的发光二极管，然后作为故障信息发送到脚部空间模块 (FRM)。
“灯光打开” 时的热态监控
热态监控以脚部空间模块（FRM）或车身域控制器（BDC）各个输出端的电流测量为基础。因此可以利用电流消耗识别短路或者断路。示宽灯的失灵在组合仪表 (KOMBI) 中作为检查控制信息输出。
