根据车型系列、车辆装备和国家规格，左后车内灯或右后车内灯具有下列部件：
车内灯
阅读灯
阅读灯按钮
查寻照明的发光二极管，内置于阅读灯按钮内
针对左后车内灯或右后车内灯，描述下列功能：
车内照明灯
脚部空间模块 (FRM) 或车身域控制器 (BDC) 自动控制车内照明灯的车内灯。
阅读灯
车顶功能中心(FZD)读取左后或右后阅读灯按钮的按钮信号。此外，左后或右后阅读灯的每个按钮分别与车顶功能中心的一个触发电路相连接。
触发电路（英语是 flip-flop），也称作双稳态触发电路，是一种电子元件，实现基本的状态存储。触发电路有两种状态：设置 (Set) 和复位 (Reset)。SRAM（静态随机存储存储器）存储双稳态触发电路中的数据位，由此保存信息，只要存在供电电压。
按下阅读灯(左后阅读灯或右后阅读灯)按钮后，触发电路改变状态。基于状态变化将通过车顶功能中心打开或关闭所选的后部阅读灯。
此外，脚部空间模块 (FRM) 或车身域控制器 (BDC) 获取到用电器断开状态。后部阅读灯将通过用电器断开被关闭。
阅读灯按钮内的查寻照明
脚部空间模块 (FRM) 或车身域控制器 (BDC) 通过总线端 Kl. 58g 利用按脉冲宽度调制的信号（PWM 信号）控制阅读灯按钮内的查寻照明。查寻照明借助发光二极管实现。
查寻照明的亮度通过灯开关上的亮度调节器调整。

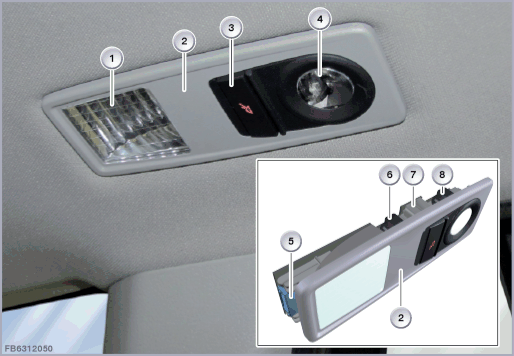

下图所示为左后车内灯，以 F11 为例。
| 索引 |
说明 |
索引 |
说明 |
|---|---|---|---|
| 1 |
车内灯 |
2 |
车内灯(显示：左后车内灯) |
| 3 |
阅读灯按钮 |
4 |
阅读灯 |
| 5 |
6 芯插头连接 |
6 |
灯座（车内灯） |
| 7 |
阅读灯按钮 |
8 |
灯座（阅读灯） |
左后车内灯或右后车内灯通过一个 6 芯插头连接与车载网络连接（示例 F11）。
| 索引 |
说明 |
索引 |
说明 |
|---|---|---|---|
| 1 |
左后车内灯或右后车内灯 |
2 |
阅读灯按钮内的查寻照明(发光二极管) |
| 3 |
阅读灯按钮 |
4 |
车内灯 |
| 5 |
阅读灯 |
线脚布置
| 线脚 Pin |
说明 |
|---|---|
| 总线端 Kl. 31E |
总线端 Kl. 31E 电子接地线 |
| 总线端 Kl. 58g |
总线端 Kl. 58g 查寻照明 |
| SIG |
信号线(阅读灯按钮的按钮信号) |
| U |
阅读灯的供电电压 |
| U2 |
车内灯的供电电压 |
| 1 个线脚 Pin 未使用。 |
|
注意左后或右后车内灯的下列标准值：
| 参数 |
值 |
|---|---|
| 供电电压 |
9 至 16 V |
| 温度范围 |
-40 至 70 °C |
可通过诊断系统对左后或右后车内灯进行功能检查。
