中部仪表板照明是周围环境照明装置的一部分。
周围环境照明装置是散射光照 (例如 BMW 是桔黄色的，波长为 605 nm)。此照明不炫目，确保更容易识别出车厢内部的轮廓。
中部仪表板照明为双色或三色。
当照明为双色或三色时，LED 托架中安装了两个或三个发光二极管。脚部空间模块 (FEM) 或车身域控制器 (BDC) 通过总线端 Kl. 58g 或总线端 Kl. 58g_2 或总线端 Kl. 58g_3 按脉冲宽度调制的信号（PWM 信号）控制相应的发光二极管。
可以在中央信息显示器上用控制器选择垂直照明的颜色。此外，可以在中央信息显示器上用控制器设置垂直照明的亮度。
通过灯开关上的亮度调节器也能设置亮度。与中央信息显示器上的设置不同，此时同时调节车内照明和垂直照明的亮度。

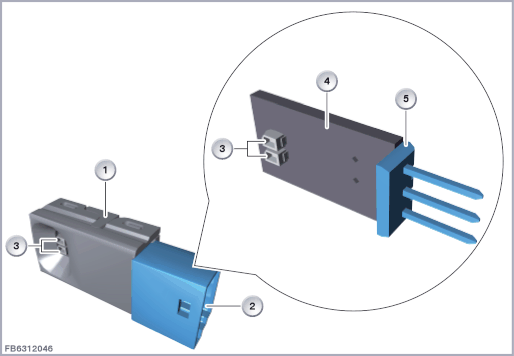

下图举例显示双色照明时带电子单元和 LED 托架的壳体。
| 索引 |
说明 |
索引 |
说明 |
|---|---|---|---|
| 1 |
壳体 |
2 |
3 芯插头连接 |
| 3 |
发光二极管 |
4 |
电子单元和 LED 托架 |
| 5 |
插座 |
安装在 LED 托架中的发光二极管的数量取决于可选择的垂直照明颜色。也就是说：每种颜色对应一个发光二极管。
根据垂直照明所选的颜色，前部车身电子模块 (FEM) 或车身域控制器 (BDC) 将通过总线端 Kl. 58g 或总线端 Kl. 58g_2 或总线端 Kl. 58g_3 为相应发光二极管供电。
| 索引 |
说明 |
|---|---|
| 1 |
中间仪表板照明（双色） |
线脚布置
| 线脚 Pin |
说明 |
|---|---|
| Kl. 31L |
总线端 KI. 31L 负载接地 |
| 总线端 Kl. 58g |
总线端 Kl. 58g 查寻照明 |
| Kl. 58g_2 |
总线端 Kl. 58g_2 查寻照明 |
注意中间仪表板照明的以下标准值：
| 参数 |
值 |
|---|---|
| 供电电压 |
9 至 16 V |
| 温度范围 |
-40 至 70 °C |
中间仪表板照明对地短路时，预计会出现以下情况：
前部车身电子模块 (FEM) 或车身域控制器 (BDC) 中的故障记录
为了进行中间仪表板照明的功能检查，必须接通周围环境照明。
需要时，在灯开关上将查寻照明调节至最大亮度。
可通过诊断系统对中间仪表板照明进行功能检查。
