高保真功率放大器凸显下列特点：
| - | 数码音箱处理 |
| - | 车辆专用的音色 |

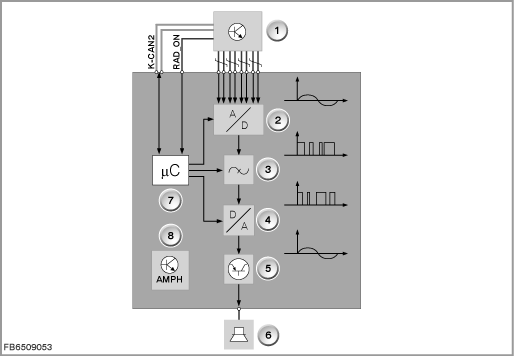

新高保真功率放大器比旧的更有效率。高保真功率放大器含有改善音质的额外部件。高保真功率放大器组件的信号流和控制显示在下列图片中。
| 索引 |
说明 |
索引 |
说明 |
|---|---|---|---|
| 1 |
主机 |
2 |
模拟/数字转换器 |
| 3 |
数码音响处理器 (DSP) |
4 |
数字/模拟转换器 |
| 5 |
功率放大器终端 |
6 |
扬声器 |
| 7 |
微控制器 |
8 |
高保真放大器 |
主机和音频功率放大器之间的音频信号通过 8 条导线直接进行传输。导线连着主机扬声器输出端和音频功率放大器的信号输入端。模拟信号通过模拟/数字转换器数字化。在不影响质量的情况下可以进一步处理。
接着通过数码音响处理器 (DSP) 处理和转换数字式音频信号。同时将音频信号中不同频率的音量各自与车辆相匹配。然后形成最佳的音色效果模式。
通过数码音响处理器 DSP 调整的数字信号将通过数模转换器重新转换为模拟信号。
从数字/模拟转换器获得的模拟信号通过末级放大，并通过扬声器输出。
微型控制器包括中央控制系统。微型控制器负责诊断功能和控制剩余的组件。微控制器通过 CAN 总线与主机连接。RAD_ON-Leitung 通过导线接通及关闭高保真功率放大器。
高保真功率放大器可设码与编程。更换高保真功率放大器之后必须对其编程并设码。自 2010 年 9 月起不再安装用于高保真功率放大器的总线接口。对于在那之前的具有总线功能的高保真功率放大器，更换件也不再具有总线功能。供电只能手动检查。
