化妆镜灯的开关安装于遮阳板中。
根据装备情况，在化妆镜灯灯中安装有一个灯泡或发光二极管。
总线端Kl.30B接通之后可激活左前/右前化妆镜灯。打开/关闭化妆镜盖板时将打开或关闭灯。
前提条件是遮阳板没有完全内折或者外折。原因：在遮阳板的支架中安装了一个滑动触头。仅在特定的遮阳板打开角度范围内滑动触点才关闭化妆镜灯和化妆镜开关之间的接触。这样就可以保证在遮阳板内折状态下化妆镜灯始终关闭。
当化妆镜盖板移到旁边时，化妆镜灯通过遮阳板中开关的状态变化自动接通。
化妆镜开关的操作方式是机械式。

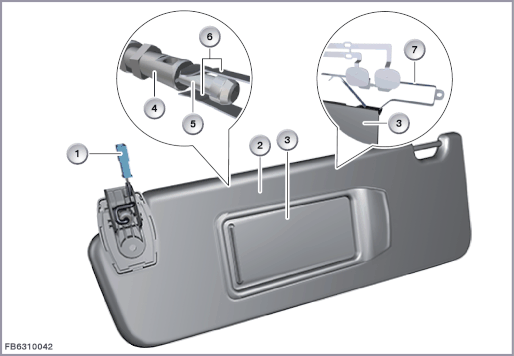

| 索引 |
说明 |
索引 |
说明 |
|---|---|---|---|
| 1 |
3 芯插头连接 |
2 |
遮阳板 |
| 3 |
化妆镜盖板 |
4 |
支架 |
| 5 |
接触销 |
6 |
滑动触点 |
| 7 |
化妆镜开关 |
右前/左前化妆镜开关通过3芯插塞连接与车载网络连在一起。
左前或右前化妆镜灯开关将通过总线端Kl. 30B 供电。
在化妆镜灯和化妆镜开关之间的电路中安装有一个滑动触点。
| 索引 |
说明 |
|---|---|
| 1 |
遮阳板 |
| 2 |
左前和右前化妆镜开关 |
| 3 |
滑动触点的位置是“关闭” |
| 4 |
左前和右前化妆镜灯 |
| 5 |
灯泡或发光二极管（与装备有关） |
线脚布置
| 线脚 Pin |
说明 |
|---|---|
| 总线端 Kl. 30B |
总线端 KI. 30B 基础运行 |
| 总线端 Kl. 31E |
总线端 Kl. 31E 电子接地线 |
| 1 个线脚 Pin 未使用。 |
|
注意左前/右前化妆镜开关的下列标准值：
| 参数 |
值 |
|---|---|
| 供电电压 |
9 至 16 V |
| 温度范围 |
-40 至 80 °C |
不能通过诊断系统执行左前/右前化妆镜开关的功能检测。
保留印刷错误、内容疏忽和技术更改的可能性。
