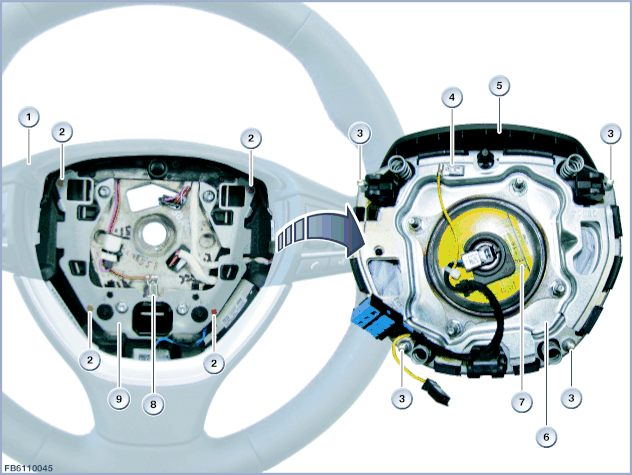

通过按压喇叭按钮，挡板中的接触销被按向方向盘中相应的接触面。从而使电路闭合。

喇叭按钮的按钮信号通过信号线传输至转向柱开关中心。转向柱开关中心不是控制单元。转向柱开关中心处理该按钮信号。转向柱开关中心将该请求信号作为信息经由 LIN 总线上输出。

就车型系列，转向柱开关中心通过局域互联网总线与以下控制单元连接：

相应的控制单元（FEM 或 JBE 或 BDC）要求喇叭按钮状态循环。当接收到要求信号时，相应的控制单元（FEM 或 JBE 或 BDC）控制喇叭继电器。自总线端 Kl. 15 接通起便可激活喇叭。

喇叭按钮接地。请求信号通过自有的信号线传送至转向柱开关中心。

线脚布置

注意下列适用于喇叭按钮的标准值：

部件的功能检查

提示！ 对于气喇叭按钮的功能检查，提供了一个测试模块。
