风扇输出级直接位于风扇马达处。风扇输出级用于控制风扇马达的电压。
冷暖空调控制单元为风扇末级规定风扇马达的标准电压。标准电压由冷暖空调控制单元作为 LIN 总线上的信号输出。风扇末级根据这个控制信号控制风扇马达。

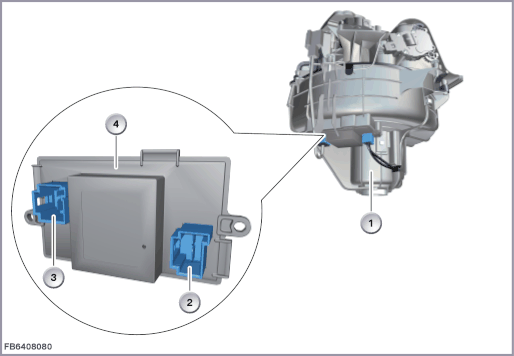

下列图像以 F01显示风扇输出级。
| 索引 |
说明 |
索引 |
说明 |
|---|---|---|---|
| 1 |
冷暖空调风扇 |
2 |
2 芯插头连接（用于连接风扇马达） |
| 3 |
4 芯插头连接（连接到电线束） |
4 |
风扇输出级 |
温度传感器位于风扇输出级线路板上。温度在 65 ℃ 至 80 ℃ 之间时，会在过热保护框架下降低风扇输出级的输出功率，这会导致风扇功率减小。
根据车型系列，风扇输出级通过总线端 Kl. 30 由接线盒或前部配电器供电。
风扇输出级通过 2 个插头连接与电线束和风扇马达相连。
| 索引 |
说明 |
|---|---|
| 1 |
风扇输出级 |
线脚布置（连接到电线束，4 芯）
| 线脚 |
说明 |
|---|---|
| Kl. 31L |
总线端 KI. 31 功率管接地 |
| Kl. 30 |
总线端 Kl. 30，电源电压 |
| LIN |
LIN 总线 |
| 1 个线脚 Pin 未使用。 |
|
线脚布置（连接到风扇马达，2 芯）
| 线脚 |
说明 |
|---|---|
| 总线端 Kl. 31 |
总线端 Kl. 31，风扇马达接地端 |
| U |
风扇马达的供电电压 |
注意风扇输出级的下列标准值：
| 大小 |
数值 |
|---|---|
| 电压范围 |
9 至 16 V |
| 最大电流消耗 |
30.5 ± 1.5 A |
| 温度范围 |
-40 至 85 °C |
风扇输出级失灵时，预计会出现以下情况：
冷暖空调控制单元中的故障记录
风扇失效
风扇输出级有诊断功能。相应的诊断信息通过局域互联网总线传输至冷暖空调的控制单元，并在此进行分析。
