手套箱灯

该灯用于照明手套箱。

功能描述

总线端 Kl. 30B 接通之后可启用手套箱照明灯。打开/关闭手套箱盖时将打开或关闭手套箱灯。

当手套箱盖打开时通过改变手套箱灯开关的状态接通该灯。该开关接通手套箱灯的接地线。

显示的为：F01

索引

说明

索引

说明

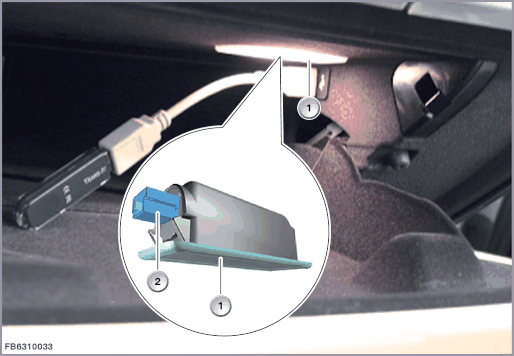

1

手套箱灯

2

4 芯插头连接
结构及内部错接

手套箱灯通过一个 4 芯插头连接与车载网络相连并通过总线端 Kl. 30B 供电。

手套箱灯配备有发光二极管或灯泡。

索引

说明

1

手套箱灯

线脚布置

线脚 Pin

说明

总线端 Kl. 30B

总线端 KI. 30B 基础运行

Kl. 31L

总线端Kl. 31L 功率管接地，通过手套箱灯开关接通
标准值

注意手套箱照明灯的以下标准值：

参数

值

供电电压

9 至 16 V

温度范围

-40 至 80 °C
诊断提示
部件的功能检查

不能通过诊断系统检查手套箱照明灯的功能。
