左前和右前化妆镜灯

化妆镜灯安装在驾驶员前侧或前乘客侧前侧的车顶区域中。遮阳板内折时将覆盖住化妆镜灯。

在化妆镜灯灯中安装有一个灯泡或发光二极管。

提示！

注意诊断电路图！
功能描述

总线端Kl.30B接通之后可激活左前/右前化妆镜灯。打开/关闭化妆镜盖板时将打开或关闭灯。

前提条件：遮阳板没有完全内折或外折。原因：在遮阳板的支架中安装了一个滑动触头。仅在特定的遮阳板开启角度范围内滑动触头才关闭化妆镜灯和化妆镜开关之间的接触。这样就可以保证在遮阳板内折状态下化妆镜灯始终关闭。

当化妆镜盖板移到旁边时，化妆镜灯通过遮阳板中开关的状态变化自动接通。

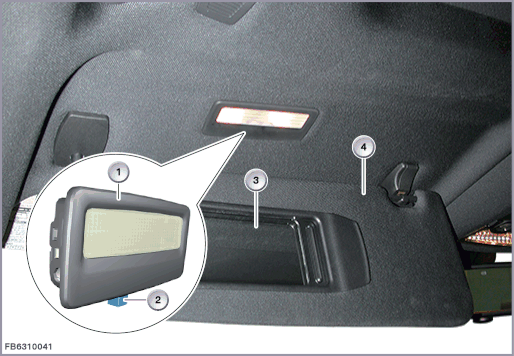

下图示例性地显示了一个化妆镜灯。

索引

说明

索引

说明

1

化妆镜灯(左前视图)

2

2 芯插头连接

3

化妆镜

4

遮阳板
结构及内部电路连接

左前和右前化妆镜灯通过一个2 芯插头连接与车载网络相连并通过总线端 Kl. 30B 供电。

在化妆镜灯灯中安装有发光二极管或灯泡。

在化妆镜灯和化妆镜开关之间的电路中安装有一个滑动触头。

索引

说明

索引

说明

1

遮阳板

2

左前和右前化妆镜开关

3

位置是“关闭”的滑动触头

4

左前和右前化妆镜灯

5

灯泡

线脚布置

线脚

说明

总线端 KL30B

总线端 KI. 30B 基础运行

总线端 KL31E

总线端 Kl. 31E 电子接地线
标准值

需要注意左前和右前化妆镜灯的下列标准值：

大小

数值

供电电压

9 至 16 V

温度范围

-40 至 80 °C
诊断提示
部件失灵

左前或右前化妆镜灯失灵时需要注意以下情况：

部件的功能检查

无法通过诊断系统对左前或右前化装镜灯进行功能检查。



保留印刷错误、内容疏忽以及技术更改的可能性。
