辅助转向灯应用了 LED 技术。
F0x，F1x：自 2012 年 7 月起采取年款措施，在外后视镜中安装辅助转向灯。
F2x、F3x：自批量生产开始在外后视镜中安装辅助转向灯。
F15、F16：辅助转向灯自批量生产开始安装在外后视镜中。
I01、I12：辅助转向灯自批量生产开始安装在外后视镜中。
脚部空间模块 (FRM) 或前部车身电子模块 (FEM) 或车身域控制器 (BDC) 直接控制辅助转向灯。脚部空间模块 (FRM) 或前部车身电子模块 (FEM) 或车身域控制器 (BDC) 上每个辅助转向灯都有自己的输出端。
当以下功能中的一项或多项激活时，相应输出端受控：
左侧或右侧点动闪烁
左侧或右侧持续闪烁
闪烁报警
碰撞闪烁
应答闪烁
防盗报警系统闪烁
功能取决于车辆装备，可根据各国情况设码。

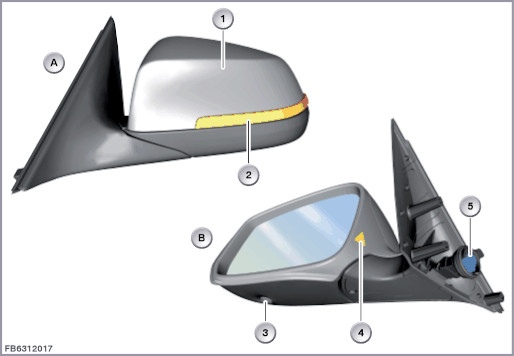

显示出 F01
| 索引 |
说明 |
索引 |
说明 |
|---|---|---|---|
| A |
前部视图 |
B |
后部视图 |
| 1 |
外后视镜 |
2 |
辅助转向灯 |
| 3 |
外后视镜摄像机 |
4 |
变道警告系统显示 |
| 5 |
6 芯插头连接 |
每个辅助转向灯通过外后视镜中的插头连接连接。
| 索引 |
说明 |
|---|---|
| 1 |
左侧或右侧辅助转向灯 |
线脚布置
| 线脚 |
说明 |
|---|---|
| Kl. 31L |
总线端 KI. 31L 功率管接地 |
| U |
供电电压 |
光导管单侧由发光二极管供给。为了取消光导管特定范围内的照明，该范围内的光导管表现出一种特有的光学结构。
这种特有的光学结构将在光导管的上侧形成。此结构“损坏”光导管内部的整体反射并确保相反面上的照明被取消。因此，可确定区域能被精确照明。
| 索引 |
说明 |
索引 |
说明 |
|---|---|---|---|
| 1 |
光导管 |
2 |
带特有光学结构的反射区域 |
| 3 |
发光二极管 |
注意下列左前或右前辅助转向灯的标准值：
| 参数 |
值 |
|---|---|
| 供电电压 |
9 至 16 V |
| 功率 |
2,5 W |
| 温度范围 |
-40 至 85 °C |
左前或右前辅助转向灯失灵时可能出现以下现象：
短路导致失灵：
| - | 脚部空间模块 (FRM) 或前部车身电子模块 (FEM) 或车身域控制器 (BDC) 中的故障记录 |
断路导致失灵：
| - | 无显示（可目检识别失灵情况） |
可通过诊断系统对左右辅助转向灯进行功能检查。
保留印刷错误、内容疏忽以及技术更改的可能性。
