发电机

发电机通过一个串行数据接口与发动机控制单元交换数据。发电机向发动机控制单元传送诸如型号和制造商之类的信息。由此发电机的特定信息由发动机控制单元进行处理,并根据安装的发电机型号对发电机进行调节。

提示!

对于智能发电机调节装置,为了在蓄电池上实现更好的电荷接收效率,发电机电压相应较多地处于低电压范围中。

提示!

在 N74TU 中安装 2 个发电机。

混合动力汽车有不同的发电机。

功能描述

发电机将保持所希望的车载网络电压水平。发电机还负责在行驶模式下为所有用电器供电。调节器利用非控制式的整流器通过施加励磁电流来调节电激励式发电机的输出电压。

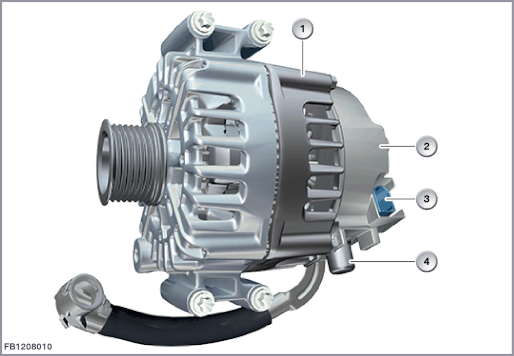

举例

索引

说明

索引

说明

1

发电机

2

具有整流二极管的调节器

3

2 芯插头连接 (1 芯被使用)

4

蓄电池正极导线

对于具有串行数据接口的发电机,在发动机控制单元中已实现下列功能:

结构及内部电路连接

发电机有一个单独的接线柱用于蓄电池正极导线。通过串行数据接口 (BSD 或 LIN) 向调节器传递调节参数 (例如发电机标准电压)。

在调节器背面固定在发电机上。

索引

说明

1

带调节器的电子单元

线脚布置

线脚

说明

BSD/LIN

串行数据接口 (BSD 或 LIN)

U

蓄电池正极导线

特性线及标准值

示波器显示的是发电机的正常电压走势。每个波的高度取决于当前发电机负荷。波的长度取决于转速。转速越高,波越短。在怠速转速下,并且在用电器开启的状况下,无故障的发电机必须输出以下特性线:

索引

说明

索引

说明

1

电压

2

特性线

3

频率

注意发电机的以下标准值:

大小

数值

电压范围

6 至 16 V

串行数据接口 BSD 上的数据频率

1164 至 1236 Bit/s

串行数据接口 LIN 上的数据频率

19200 比特/秒

定子绕组的最大温度值

260 °C

最高转速

20000 rpm

调节器温度范围

-40 至 140 °C

诊断提示
部件失灵

即使在发电机和发动机控制单元之间的通信中断时也能保证发电机的主要功能。通过故障代码存储记录可以区分下列故障原因:

发电机线圈中的断路或短路无法识别。
