空气分配风门马达的任务是通过一个带凸轮盘的中央动力装置来调节空气分配。空气分配风门马达不能识别实际位置。为了仍然能够确保明确定位凸轮盘，在凸轮盘上有 2 个不同宽度的凸轮。空气分配器微开关向冷暖空调控制单元发送越过凸轮的信号。
通过这个机械机构可实现凸轮盘的可靠和迅速定位。
如果通过操作区内的空气分配旋转式开关或冷暖空调的操作面板来调节理想的空气分配，那么冷暖空调的控制单元就会控制空气分配风门马达。
凸轮盘与空气分配风门马达相连，通过中央动力装置来调节空气分配风门。
当空气分配器微开关越过凸轮盘上的一个凸轮后会导致微开关的状态发生变化。按压挺杆的话，微开关接地。电路已闭合。
微开关的状态 (触点开或合) 通过冷暖空调控制单元读入并予以分析。状态信息即是空气分配风门马达或凸轮盘位置的反馈信息。

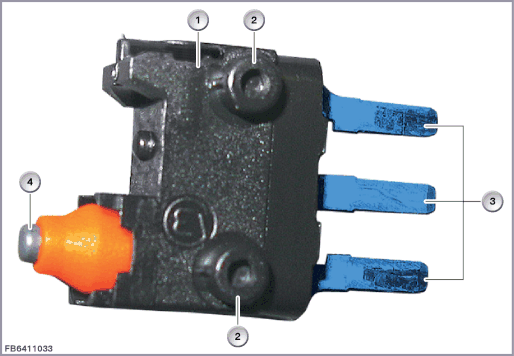

| 索引 |
说明 |
索引 |
说明 |
|---|---|---|---|
| 1 |
空气分配器微开关 |
2 |
固定螺栓 |
| 3 |
3 芯插头连接 |
4 |
挺杆 |
空气分配器微开关通过一个 3 芯插头连接与车载网络连接。
空气分配器微开关的信号线直接连接在冷暖空调控制单元上。
| 索引 |
说明 |
|---|---|
| 1 |
空气分配器微开关 |
线脚布置
| 线脚 |
说明 |
|---|---|
| 总线端 Kl. 31E |
总线端 Kl. 31E 电子接地线 |
| SIG |
冷暖空调控制单元信号线 |
| 1 个线脚 Pin 未使用。 |
|
注意空气分配器微开关的下列标准值：
| 大小 |
数值 |
|---|---|
| 供电 |
9 至 16 V |
| 温度范围 |
-40 至 85 °C |
空气分配器微开关失灵时，预计会出现以下情况：
冷暖空调控制单元中有故障记录
在操作面板上或冷暖空调操作区设置的空气分配状况可能与实际的出风口位置上的不相符。
可以通过诊断系统对空气分配器微开关进行功能检查。
保留印刷错误、内容疏忽以及技术更改的可能性。
