废气风门集成在后消音器的排气尾管上。废气风门降低怠速下和接近怠速的转速范围中的噪声级。这样，降低了排气口噪声，提高了舒适性。排气口噪声降低了约 8 dB。
废气风门牢固地焊在排气装置的排气尾管中。废气风门通过一个轴向布置的电动马达来驱动，马达带集成式变速箱和集成式电子装置。废气风门由数字式发动机电子伺控系统 (DME) 按脉冲宽度调制进行控制。输入端参数为：
| - | 发动机转速 |
| - | 负荷 |
| - | 行驶速度 |

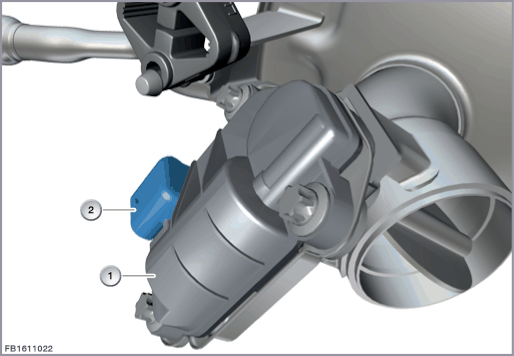

| 索引 |
说明 |
索引 |
说明 |
|---|---|---|---|
| 1 |
电气废气风门 |
2 |
4 芯插头连接 |
电气废气风门通过一个 4 芯插头连接进行连接。电气废气风门的驱动通过总线端 Kl. 15N 来供电。
电气废气风门可以打开 (10 % PWM) 和关闭 (90 % PWM)。极限位置即是机械限位。未规定中间位置。故障已知 (例如按脉冲宽度调制的信号取消) 或发动机关闭后以打开位置作为优先位置。
| 索引 |
说明 |
索引 |
说明 |
|---|---|---|---|
| 1 |
电气废气风门电动马达 |
2 |
带有电子分析系统的电子芯片 |
线脚布置
| 线脚 Pin |
说明 |
|---|---|
| Kl. 15N |
总线端 Kl. 15，电源 |
| Kl. 31L |
负荷接地 |
| PWM |
电气废气风门电动马达 PWM 控制 |
注意电气废气门的下列标准值：
| 参数 |
值 |
|---|---|
| 电压范围 |
9 至 16 伏 |
| 脉冲负载参数 |
10 至 90 % |
| 频率 |
100 MHz |
| 温度范围 |
-40 °C 至 140 °C |
电气废气门失灵时，预计会出现以下情况：
在发动机控制单元中记录故障代码
识别到以下功能异常：
| - | 不灵活，例如废气门卡住 |
| - | 灵活性，例如机械连接断裂 |
保留印刷错误、内容疏忽以及技术更改的可能性。
