触控盒(TBX)

在具有非阿拉伯字符集的市场中，引入了字符识别功能。为此在控制器(CON)和后座区控制器(FCON)上安装有触摸板。例如，字符识别可以用于方便地输入导航目标。

针对字符识别安装了单独控制单元、触控盒(TBX)。

功能描述

触控盒(TBX)是一个用于识别字符的控制单元。触控盒是控制器和后座区控制器以及主机之间的接口。TBX 处理来自控制器触摸板的数据。它的主要作用是，识别来自控制器的“点云”字符。

目前支持下列字符：

索引

说明

索引

说明

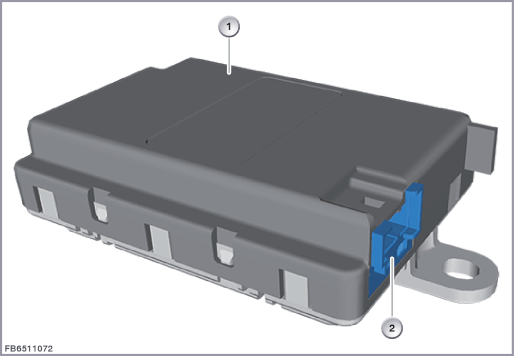

1

触控盒(TBX)

2

4 芯插头连接
结构及内部错接

触控盒(TBX)通过一个 4 芯插头连接与车载网络连接。在此通过 K-CAN2 建立总线连接。

接线盒中的配电器通过总线端 Kl. 30B 为 TBX 控制单元供电。

索引

说明

1

触控盒(TBX)

线脚布置

在上面的图示中只画出了电源和总线连接。当前线脚布置可以在诊断系统 ISTA（综合业务技术应用程序）的电路图中查找。通过点击电路图中的符号，可以激活选项卡 "安装位置" 和 "线脚布置"。

标准值

注意触控盒(TBX)的下列标准值：

大小

数值

供电电压

9 至 16 V

温度范围

-40 至 85 °C
诊断提示
部件失灵

与触控盒(TBX)通信失灵时，进行标准检测(整体测试步骤)。

保留印刷错误、内容疏忽和技术更改的可能性。
