蓝牙天线是电话系统的发射和接收天线，用于将具备蓝牙功能的终端设备与车辆连接。视车型系列和车辆装备而定可能安装不同的电话系统型号。
电子信息系统控制单元 (TCU)
接口盒 (ULF)
Combox 多媒体（CBX 媒体）
收音机或主机集成式电话设备
在电话系统的控制单元内，还安装了一个蓝牙模块。蓝牙模块是介于电话系统和终端设备以及蓝牙听筒之间的接口。所用的协议必须在蓝牙模块和蓝牙听筒中已经实现，这样才能使用“Professional 车载电话”的所有功能。终端设备以及蓝牙听筒通过蓝牙无线电标准与电话系统进行通讯。
车辆中的蓝牙连接可通过车辆中的中央信息显示器 (CID) 长期禁用。这一点在诸如法律规定不允许使用蓝牙的国家是必需的。
自 2010 年 3 月起，目前已安装的蓝牙天线将逐渐在所有车型系列上使用新的蓝牙天线更新。
两种蓝牙天线的区别在于功能视野。
蓝牙天线的设计频率为 2.45 GHz。蓝牙是一种新的短距离无线电标准，可使多个具有蓝牙接口的装置同时相互通讯。利用蓝牙，可在最多 10 m 范围内将最多 8 个具备蓝牙功能的发射装置和接收装置连接成一个网络。
蓝牙使用了免验证的全球 ISM 频带（ISM 表示“Industrial-Scientific-Medical，工业科学与医用”）。从 2。402 GHz 到 2。480 GHz 的频率范围被划分为 79 个信道，带宽 1 MHz。
为了避免其他电气设备的干扰并提高防窃听安全性，这些信道每秒钟切换 1600 次。
通过蓝牙技术可以传输语音和数据。传送蓝牙移动电话的音频数据、电话簿和运行状态时，可以使用约 1 MB/s 的带宽。
通过下列措施可提高防窃听安全性：
通道的切换（每秒 1600 次）
加密
每个具备蓝牙功能的设备都有一个自己的 48 位地址。
所有要传输的数据可以用一个最长 128 位的密匙加密或解密。这样最大可以区分 281 万亿的不同设备。
约 10 米的相对较小作用距离增加了数据流的篡改难度。由此只能直接在相应控制单元的附近，例如电子信息系统控制单元 (TCU) 才能人为改动数据流。

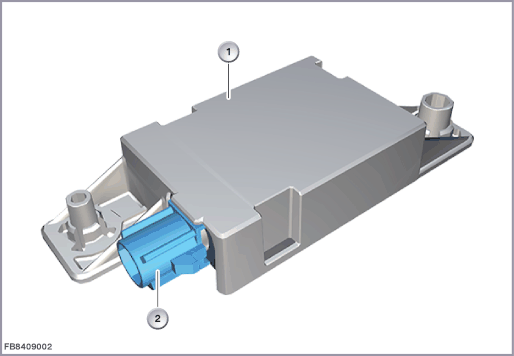

下列的图像显示了自 2010 年 3 月以来已安装的蓝牙天线。
| 索引 |
说明 |
索引 |
说明 |
|---|---|---|---|
| 1 |
蓝牙天线 |
2 |
天线输出端 |

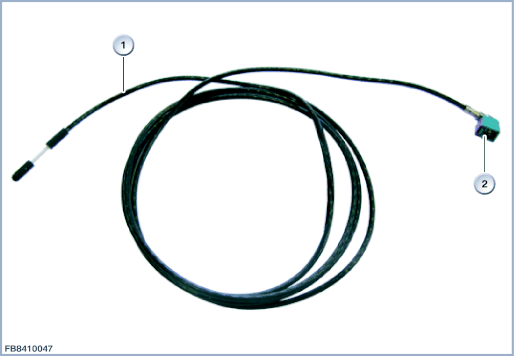

下列图像显示了自 2010 年 3 月以来逐渐在所有车型系列上安装的蓝牙天线。
| 索引 |
说明 |
索引 |
说明 |
|---|---|---|---|
| 1 |
蓝牙天线 |
2 |
天线插头 |
蓝牙天线通过天线导线与相应的控制单元 (例如远程信息控制单元、接口盒、Combox、收音机或主机) 连接。
| 索引 |
说明 |
索引 |
说明 |
|---|---|---|---|
| 1 |
蓝牙天线 |
线脚布置
| 线脚 |
说明 |
|---|---|
| ANT |
信号线 |
| 屏蔽 |
屏蔽 |
蓝牙天线，到 2010 年 3 月安装
可以通过诊断系统对蓝牙天线进行功能检查。
路径：功能结构 车身 音频运行、视频运行、导航、电话（MOST 环形结构） 电讯 系统检查
从 2010 年 3 月起，蓝牙天线逐渐开始安装在所有车型系列中
蓝牙天线的功能检查无法用诊断系统进行，因为即使蓝牙天线已连接，也无法被识别为已插上。
如要对蓝牙连接进行功能检查，可用集成测量接口盒 (IMIB) 所提供的蓝牙检查功能。蓝牙检查可通过常规的诊断系统进行，或不采用该系统，而通过集成测量接口盒 (IMIB) 进行。
路径：功能结构 车身 音频运行、视频运行、导航、电话（MOST 环形结构） 电讯 系统检查
