后窗天线

根据车型系列、车辆装备和国家规格,后窗玻璃内的天线数量可能不同。

接着以 F01 为例描述后窗天线。

功能描述

取决于国家规格和车辆装备,后窗玻璃内安装了下列天线:

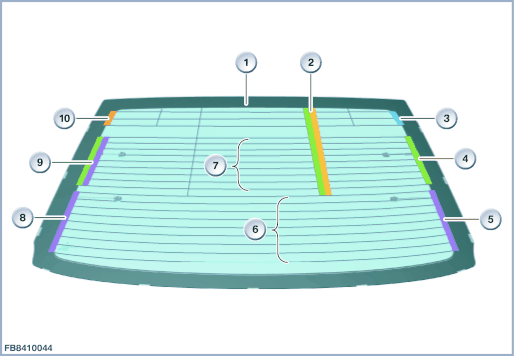

下图以 F01 为例显示后窗天线。

索引

说明

索引

说明

1

带天线的后窗玻璃

2

FM 天线 (FM 1) 和 DAB 天线 (频率范围:波段 III)的信号线

3

遥控操作天线 (FBD 天线)

4

FM 天线 (FM 3)

5

TV 天线 (TV 2)

6

下部加热区

7

上部加热区

8

TV 天线 (TV 3)

9

FM 天线 (FM 2) 和电视天线 (TV 1)

10

AM 天线

结构及内部错接

某些天线作为导体电路印刷在后窗玻璃上。这些天线通过一个 6 芯插头连接与择优多相式天线连接。

后窗加热装置的通电导体也作为天线使用。因此,应重新断开高频信号,使其能够传送到串接设备。加热区的接头通过带阻滤波器与天线隔离。带阻滤波器被安装在后窗加热装置的正极线和接地线上。天线信号也通过这些导线传递至相应带阻滤波器内的电视功率放大器。

索引

说明

1

带天线的后窗玻璃

2

下部加热区

3

后窗玻璃

4

用于 AM 天线和 FBD 天线的区域

5

上部加热区

线脚布置

线脚 Pin

说明

SIG2

通过 6 芯插头连接的 FM 天线 (FM 1) 和 DAB 天线 (频率范围:(波段 III)的信号

SIG3

通过 6 芯插头连接的 FBD 天线的信号

SIG4

通过 6 芯插头连接的 FM 天线 (FM 3) 的信号

SIG5

通过 6 芯插头连接的 AM 天线的信号

SIG6

通过 6 芯插头连接的 FM 天线 (FM 2) 和电视天线 1 的信号

SIG7

--- (线脚 Pin 未占用)

线脚 Pin

说明

总线端 Kl. 31

从上部加热区至带电视功率放大器 (电视天线 3) 的带阻滤波器接地线

总线端 Kl. 31/SIG

从下部加热区至带电视功率放大器 (电视天线 3) 的带阻滤波器的接地线和天线信号 (电视天线 3)

U/SIG8

从下部加热区至带电视功率放大器 (电视天线 2) 的带阻滤波器的供电导线和天线信号 (电视天线 2)

U2

从带电视功率放大器 (电视天线 2) 的带阻滤波器的上部加热区供电导线

标准值

注意后窗天线的以下标准值:

参数

电压范围

9 至 16 V

温度范围

-40 至 85 °C

诊断提示
部件失灵

后窗玻璃内的某一天线失效时,预计将出现以下情况:

部件的功能检查

可以借助诊断系统执行后窗玻璃内天线的功能检查。
