扰流风门调节装置

涡流节气门调节装置固定在进气集气箱上。

涡流节气门可用电动涡流节气门调节装置无级地调节。可控制式涡流节气门位于螺旋通道中。根据工作范围用不同的脉冲负载参数控制涡流节气门。涡流节气门关闭程度越大，就有越多新鲜空气只通过螺旋通道被吸入。因此可提高吸入的新鲜空气的涡旋。

功能描述

在下部负荷和转速范围内，涡流节气门根据工作范围可变关闭。在下列条件下涡流节气门完全打开：

此外可根据环境压力校正涡流节气门的位置。在环境压力小于 880 hPa 时，涡流节气门按照趋势进一步打开。

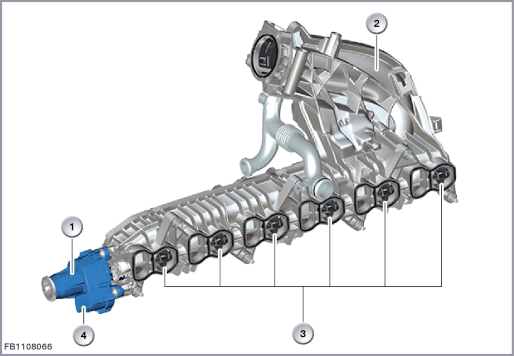

索引

说明

索引

说明

1

扰流风门调节装置

2

进气集气箱

3

扰流翻板

4

5 芯插头连接

涡流节气门调节装置的调节范围为 110°。在打开或关闭的整个调节范围上的调节时间约 0.1 秒钟。

结构及内部电路连接

涡流节气门调节装置的伺服马达是一个直流马达。位置传感器是一个霍尔传感器。该霍尔传感器用于测定伺服马达运行的圈数。据此计算出涡流节气门的位置。

索引

说明

索引

说明

1

带涡流节气门的涡流节气门调节装置 (6 件)

2

霍尔传感器

3

带有电子分析系统的电子芯片

线脚布置

线脚

说明

SIG1

涡流节气门调节装置正极控制

SIG2

涡流节气门调节装置负极控制

5 V

涡流节气门位置传感器供电

总线端 Kl. 31E

涡流节气门位置传感器接地

SIG3

涡流节气门位置传感器信号
示意图和标准值

涡流节气门位置传感器由 DDE 提供 5 V 电压和接地。

在控制伺服马达时，将使用桥接电路 (H 电桥)，从而可以对伺服马达进行反向控制。通过诊断系统对桥接电路进行监控。H电桥是一种以大写字母H的形式连接5个换档元件的电路。

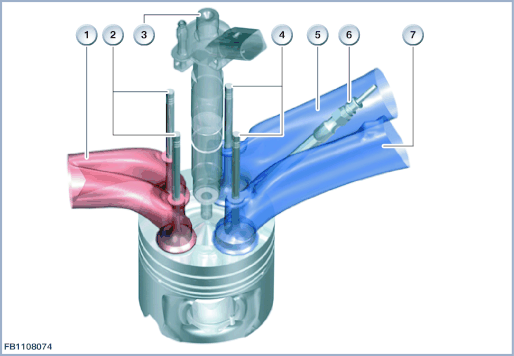

索引

说明

索引

说明

1

排气道

2

排气门

3

喷射装置

4

进气门

5

螺旋通道

6

预热塞

7

螺旋通道

注意涡流节气门调节装置的下列标准值：

大小

数值

伺服马达供电电压

5 V

伺服马达控制频率

1300 Hz

伺服马达电流消耗

1.3 A

涡流节气门位置传感器供电电压

4.8 至 5.2 V

涡流节气门位置传感器电流消耗

16 mA

涡流节气门位置传感器和伺服马达温度范围

-40 °C 至 130 °C
诊断提示
部件失灵

位置传感器失灵时，预计将出现以下情况：

伺服马达失灵时会出现下面的情况：

一般提示

更换扰流风门调节装置时，应当执行下列服务功能：

保留印刷错误、内容疏忽以及技术更改的可能性。
