风扇在冷暖空调内产生必要的空气流量。风扇由风扇马达、风扇轮、风扇输出级和壳体构成。
冷暖空调控制单元为风扇末级规定风扇马达的标准电压。冷暖空调控制单元输出标准电压作为 LIN 总线上的信号。视控制信号而定由风扇末级控制风扇马达。

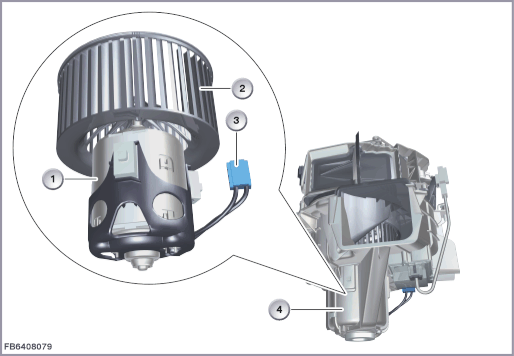

| 索引 |
说明 |
索引 |
说明 |
|---|---|---|---|
| 1 |
风扇马达 |
2 |
风扇轮 |
| 3 |
2 芯插头连接 |
4 |
冷暖空调风扇 |
风扇马达为一个电动马达。
| 索引 |
说明 |
|---|---|
| 1 |
风扇马达 |
线脚布置
| 线脚 |
说明 |
|---|---|
| 总线端 Kl. 31 |
总线端 Kl. 31，风扇输出级接地端 |
| U |
风扇输出级的控制 |
注意风扇马达的下列标准值：
| 大小 |
数值 |
|---|---|
| 电压范围 |
9 至 16 V |
| 最大电流消耗 |
30.5 ± 1.5 A |
| 温度范围 |
-40 至 85 °C |
风扇马达失灵时，可能出现以下情况：
冷暖空调控制单元中的故障记录
风扇关闭
风扇输出级有诊断功能。相应的诊断信息通过局域互联网总线传输至冷暖空调的控制单元，并在此进行分析。风扇输出级出现有危险的过热时，会降低输出电压，这会导致风扇功率减小。
保留印刷错误、内容疏忽以及技术更改的可能性。
