制冷剂压力传感器

冷暖空调的制冷剂压力传感器安装在冷凝器和蒸发器之间的高压管路内。冷却运行时，制冷剂压力通过制冷剂压力传感器感测并在冷暖空调控制单元中分析（“IHKA”表示“自动恒温空调”）。

根据传感器信号，在制冷剂压力过高时通过冷暖空调控制单元调节或关闭空调压缩机。根据制冷剂压力，通过冷暖空调控制单元感测风扇档，并将风扇档通过总线传输至发动机控制单元。

功能描述

制冷剂压力传感器通过感压元件分析制冷循环回路高压管路中存在的制冷剂压力。制冷剂压力传感器获得恒定不变的电压。实际的测量信号是一个受制冷剂压力影响的线性传感器输出电压。

提示！

根据车型系列将在下列控制单元中分析制冷剂压力传感器的信号并换算成压力信号：

  • 示例 F01、F10、F25、F26：接线盒电子装置 (JBE)

  • 示例 F20、F30：前部车身电子模块 (FEM)

  • 示例 F45、F56、I01、I12、G01、G12、G31、RR12、RR31：车身域控制器 (BDC)

注意诊断系统中的电路图！

然后，该压力信号再被转换为数字信号并通过总线发送给冷暖空调控制单元。

索引

说明

索引

说明

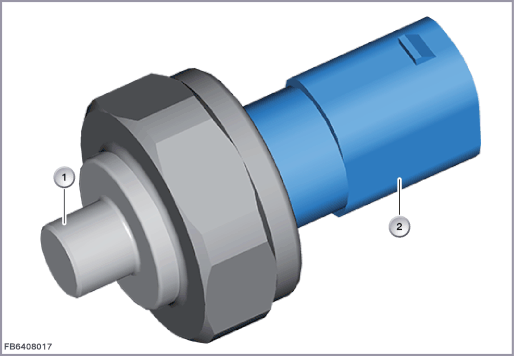

1

制冷剂压力传感器

2

3 芯插头连接
结构及内部错接

控制单元（JBE 或 FEM 或 BDC）给制冷剂压力传感器提供 5 V 电压和接地。

索引

说明

1

制冷剂压力传感器

线脚布置

线脚 Pin

说明

总线端 Kl. 31E

总线端 Kl. 31E 电子接地线

SIG

信号线

5 V

5 伏特供电电压
标准值和特性线

制冷剂压力传感器的信号波动取决于压力。大约 0.4 V 至 4.6 V 的测量范围对应大约 10 kPa（0.1 bar）至 3.5 MPa（35 bar）的压力。相应的风扇档仅受制冷剂压力影响。

索引

说明

1

风扇档

2

制冷剂压力传感器特性线

3

制冷剂压力，单位 bar

注意制冷剂压力传感器的下列标准值：

参数

值

电压范围

4.5 至 5.5 伏

电流消耗

小于 20 mA

温度范围

-40 至 85 °C
诊断提示
部件失灵：

制冷剂压力传感器失灵时，预计会出现下列情况：
