如果机油压力下降过大，组合仪表内的机油压力指示灯便会亮起。
发动机机油压力传感器通过电容测量方法测出绝对压力。绝对压力是进行精确油压调节所必需的。发动机机油压力传感器中有一个含金片的陶瓷架。通过油道所施加的油压使金片彼此之间的距离产生变化，从而改变电容。电容量在电子分析装置中进行测量。然后经过分析的数据作为输入信号发送到发动机控制单元，用以调节机油压力。
| 索引 |
说明 |
索引 |
说明 |
|---|---|---|---|
| 1 |
发动机机油压力传感器 |
2 |
3 芯插头连接 |
发动机机油压力传感器通过一个 3 芯插头连接连接。
发动机控制单元为传感器提供 5 V 电压和接地。
| 索引 |
说明 |
|---|---|
| 1 |
发动机机油压力传感器 |
线脚布置
| 线脚 |
说明 |
|---|---|
| SIG |
油压信号 |
| 5 V |
5 伏特供电电压 |
| 总线端 KL31E |
总线端 Kl. 31，电子接地线 |

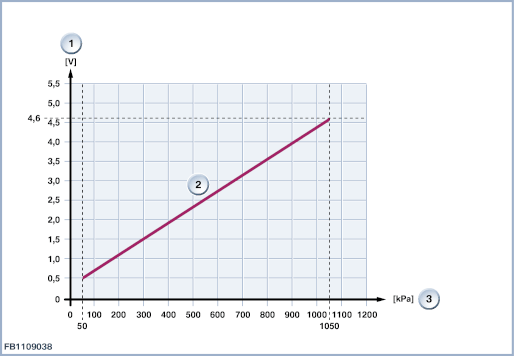

油压信息通过信号导线传送至发动机控制单元。机油压力的有效信号根据压力变化而波动。约 0.5 - 4.5 V 的测量范围相当于 0.5 bar (50 kPa) - 10.5 bar (1050 kPa) 的油压。
| 索引 |
说明 |
索引 |
说明 |
|---|---|---|---|
| 1 |
电压 |
2 |
油压特性线 |
| 3 |
压力 |
注意发动机机油压力传感器的以下标准值：
| 大小 |
数值 |
|---|---|
| 供电电压 |
4.75 至 5.25 伏 |
| 油压测量范围 |
0.5 至 10.5 bar |
| 最大电流消耗 |
0.1 mA |
| 温度范围 |
-40 °C 至 150 °C |
发动机机油压力传感器失灵时的反应如下：
在发动机控制单元中记录故障代码
组合仪表内的油压指示灯亮起
