前乘客安全气囊关闭开关

关闭副驾驶侧安全气囊开关位于仪表板的右外侧。开关可在前乘客侧车门打开时触及。此开关用遥控器中集成的钥匙操作。

在开关位置 "OFF" (关闭) 上不引爆前乘客侧的下列安全气囊：

关闭副驾驶侧安全气囊指示灯（Passenger Airbag Off 指示灯）亮起。

功能描述

关闭副驾驶侧安全气囊开关的电流消耗变动取决于开关是否位于ON”或“OFF”开关位置“。

索引

说明

索引

说明

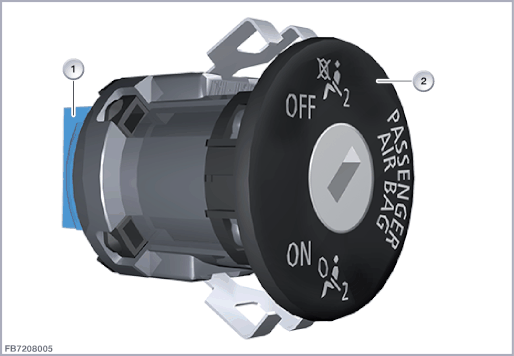

1

2 芯插头连接

2

前乘客安全气囊关闭开关

关闭副驾驶侧安全气囊开关的信号由碰撞安全模块 (ACSM) 读取。ACSM 表示“Advanced Crash Safety Module”，即碰撞安全模块。

关闭副驾驶侧安全气囊开关在总线端 KLR 接通后由碰撞安全模块持续监控。

结构及内部错接

碰撞安全模块 (ACSM) 通过一个接口向关闭副驾驶侧安全气囊开关供电。数据通过双线连接进行传送。

索引

说明

索引

说明

1

开关

2

霍尔传感器

线脚布置

线脚 Pin

说明

SIG+

信号线 (+) 和供电

SIG‐

信号线 (‐)
标准值

请注意关闭副驾驶侧安全气囊开关的下列标准值：

参数

值

开关位置“ON”时高压侧（负载电路）的电流消耗

12 至 19 mA

开关位置 “OFF” 时高压侧（负载电路）的电流消耗

1.9 至 6 mA

开关位置“ON”时低压侧（负极侧）的电流消耗

-12 至 -19 mA

开关位置“OFF”时低压侧（负极侧）的电流消耗

-1.9 至 -6 mA

温度范围

-40 至 85 °C

碰撞安全模块 (ACSM) 内的接口是脉冲式的。由于并非固定值(每 300 毫秒仅出现 2 毫秒脉冲)，因此这些数值仅可通过示波器测量。

诊断提示
部件失灵

关闭副驾驶侧安全气囊开关失灵时，预计会出现以下情况：



保留印刷错误、内容疏忽以及技术更改的可能性。
